【導讀】MOSFET、IGBT是開關電源最核心也是最容易燒壞的器件！其原因大多是過壓或過流導致功耗大增，從而使器件損壞，甚至可能會伴隨爆炸。而SOA安全工作區測試，就是保障其安全工作的重要測試項目！
SOA安全工作區
SOA指的是安全工作區，由一系列限制條件組成的一個漏源極電壓VDS和漏極電流ID的二維坐標圖，當開關器件正常工作時的電壓和電流都不應該超過該限定范圍，此區域就是該開關器件的安全工作區域。SOA安全工作區是保證開關電源能夠穩定工作而不出現損壞、炸機等問題的重要保證，是目前開關電源行業必要的測試項目之一。

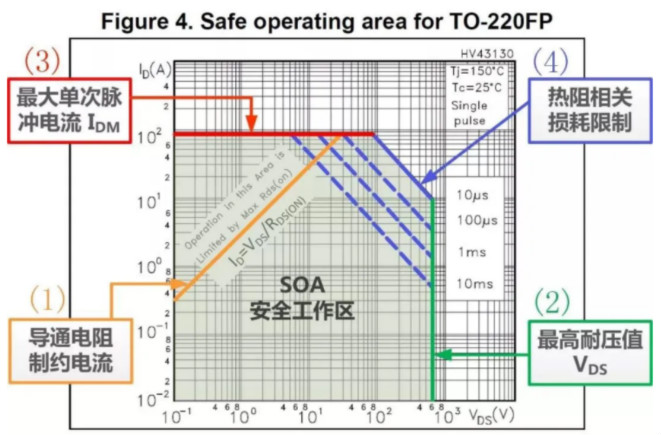

圖1 SOA安全工作區
傳統測試方法
SOA測試本質上其實是判斷電壓、電流、功率是否滿足區域條件限制，傳統方法測試SOA需要用差分探頭、電流探頭，分別測試電壓電流數據，保存后再導入電腦，進行二次分析，繪制數據點是否滿足區域要求。
然而傳統示波器存儲深度較小，測試時間較短，而SOA測試需要多次測試來判斷MOS管是否具備長期穩定性，所以需要耗費巨大的人力資源，而且某些產品使用環境不同，需要對不同工況做多次測試，由此造成的人力損耗難以估計。
ZDS示波器解決方案
ZDS3024及以上示波器為解決長期困擾工程師的SOA安全工作區測試問題，推出SOA自動化測試插件，只需要設置好對應的參數，就能自動卡出安全工作區域，自動化統計電壓、電流是否落于安全工作區內，可持續測試，自動在右下角顯示統計條件、以及結果pass、或者fail。
除此之外，ZLG工程師深入了解工程師測試需求后，還增加許多人性化功能，方便多種環境使用：
1.支持連續測試，并統計通過及失敗的總數次，該模式可用于連續烤機測試；
2.支持觸碰（波形超出安全區域）停止、自動截圖、聲音提示操作；
3.安全工作區可通過電壓、電流、功率限制設定，也可自定義設定。

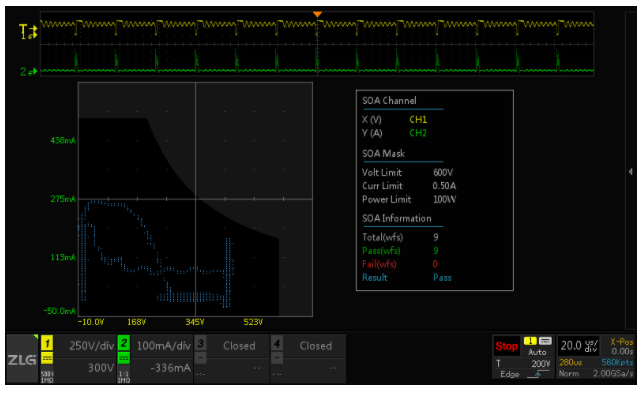

圖2 SOA安全工作區分析界面

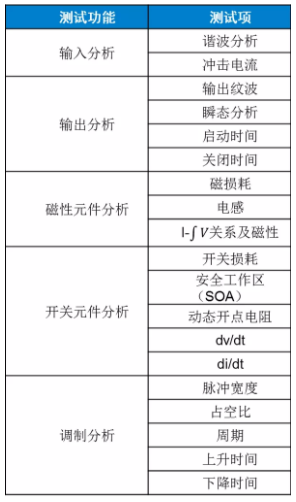

更多電源定制功能
除此之外，我們深入電源行業，推出電源分析插件集合！推出環路分析、諧波、沖擊電流、開關損耗、SOA、等多種電源分析功能，已經服務國內近千家電源企業！并且未來，我們將深入電源行業，挖掘更多符合電源行業工程師需求的功能，持續不斷為電源行業工程師提供優質的解決方案。
圖3 ZDS電源分析插件
來源：ZLG致遠儀器，原創：FAE
