- 連接器定義和作用
- 電氣連接的分類
- 連接器類型及其分類方法
電氣連接可分為永久性、半永久性和可卸式三類。永久性連接器如熔焊、壓接等；半永久性連接如釬焊、繞接等；而連接器則屬于可卸式連接。在特定的電子或電氣系統中，采用了各種各樣的連接器和互聯類型，例如慣用的導線連接器、印制導線連接器、后面板接線及互連電纜。

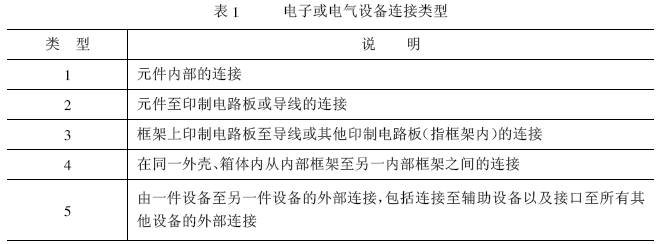

表1 給出了五類連接情況。在表中第一類情況暫不討論。第2 類至第5 類連接中所常用的連接器、連接的方式、連接方法以及所使用的典型連接器的情況等，見表2。
[page]
連接器類型及其分類
連接器有不同的分類方法。按照頻率分，有高頻連接器和低頻連接器；按照外形分有圓形連接器，矩形連接器；按照用途分，有印制板用連接器，機柜用連接器，音響設備用連接器，電源連接器，特殊用途連接器等等。
連接器的種類繁多，通常按其工作頻率和電氣要求以及其它特征來分類。
按工作頻率分類
1. 低頻連接器。通常指?jìng)鬏斝盘?hào)頻率低于100MHz的連接器，這類連接器的傳輸電流范圍較大，其結構大都是多線的（可多至數百線），包括：
a. 電纜連接器。這類連接器端接為多股導線電纜或屏蔽電纜，以及實心導線等，自由端連接器與自由端配對連接器或固定連接器組成。
b. 機柜連接器。由配對的兩種固定連接器組成。它們分別安裝在系統的框架上和單元組件上，靠單元組件的直線往復運動實現連接和分離。
c. 音響設備用連接器。這類連接器中的類型品種較多，如音響設備中用的圓形連接器YS1 型、同心連接器、插塞和插口等。
d. 家電產品用連接器。這類連接器主要用于黑白電視機、彩色電視機之類家用電器設備之中，也用于類似結構的設備中。
e. 辦公設備用連接器。這類連接器主要用于復印機、中英文電腦打印機、微處理機之類的設備中。
f. 電子電器設備用電源連接器。
g. 耐環境連接器。
h. 特種連接器。
2. 高頻連接器。通常指工作頻率在100MHz以上的電路中使用的連接器。這類連接器在結構上要考慮高頻電場的泄漏、反射等問題。由于一般都采用同軸結構的同軸線相連接，所以也常稱為同軸連接器。
3. 混裝式高低頻連接器。通常指兼含低頻和高頻接觸對的連接器。
按電氣要求分類
連接器按其電氣要求可分為通用連接器、大功率連接器、高電壓連接器、脈沖連接器、低噪聲連接器、抗干擾濾波連接器、相調連接器、精密同軸連接器等。
按環境條件分類
連接器按其工作的環境條件可分為密封連接器、耐幅射連接器、高溫連接器、低溫
連接器等。
按外形結構和安裝方式分類
連接器根據其外形結構特征可分為圓形連接器、矩形連接器、直式連接器、彎式連接器、1 型連接器等。按其安裝方式可分為電纜連接器、面板式連接器、穿墻式連接器等。
按特殊要求有特殊結構的連接器
特殊結構連接器有元插拔力連接器、橡膠連接器、旋轉式連接器、分離一脫落式連接器以及光纖連接器等。
