這個創意可能對于有些人不是很實用。 也不是什么高科，也許有人已經做過的 ， 改造這個的原因主要是就是覺得有時候USB不夠用而且有時候移動的時候總是容易碰到，接收器總是失靈，大家都知道筆記本一般都是3個USB，用hub 速度相對有要減慢也不方便 ，所以就想想把usb鼠標安裝在里面去，現在的山寨無線鼠標又便宜 20塊錢左右就將就可以用了而且也比較省電，當然了也有mini pci e轉USB 的成品板賣，但是如果用成品板就沒有無線網卡了這樣就失去意義了，通過這樣改造無線網卡還在，USB 接口也空閑出來一個一舉雙得。

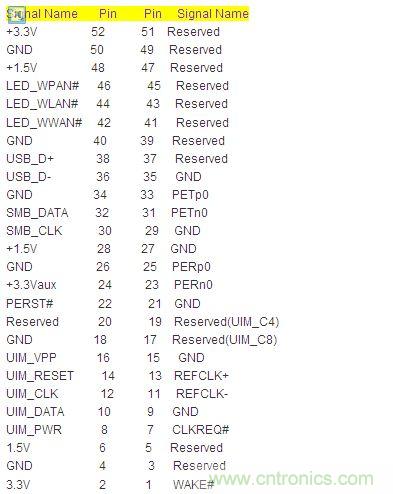

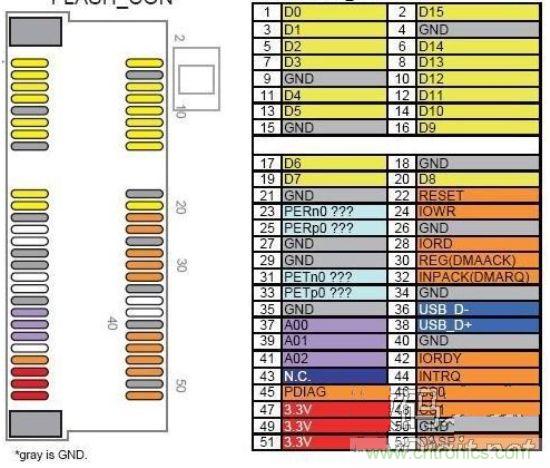

下面轉入正題，具體焊接細節就沒拍圖片了，就拍了點成品完成后的圖片，很簡單。我們看看MINI PCI E 每個引腳接口的定義：
通過上面上面數據可以知道36 和38 腳就是USB - + 信號了，電源就取3.3v 2腳 或者52腳就行了，地線就隨便找一根就好了。當然在這有可能3.3v的電壓有些驅動不了，如果不行就要在其他usb接口處去飛一根過。

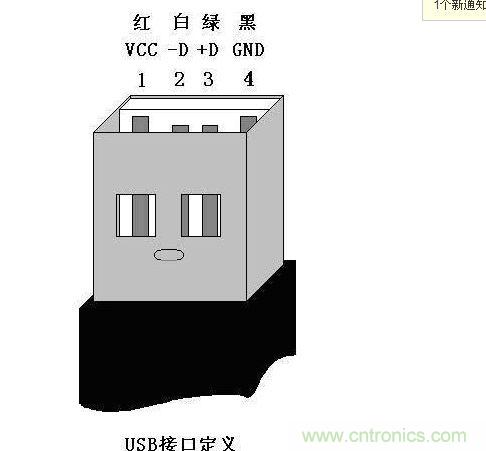

通過此圖就知道了應該怎么接線了，連接就 pci上的2或者52腳連接USB 的1腳 pci上的36腳，連接USB 的2腳 pci上的38腳，連接USB 的3腳 USB的4腳接地線可以隨便找一根就行了我找的是18腳 。
下面上圖。

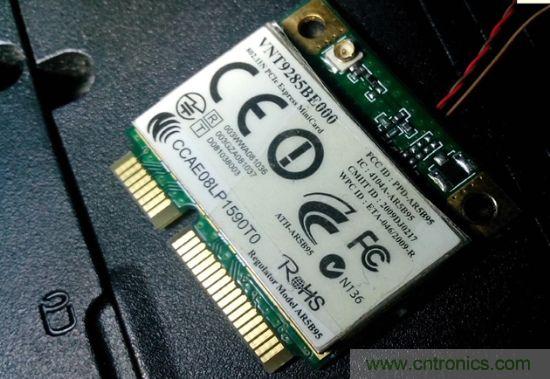

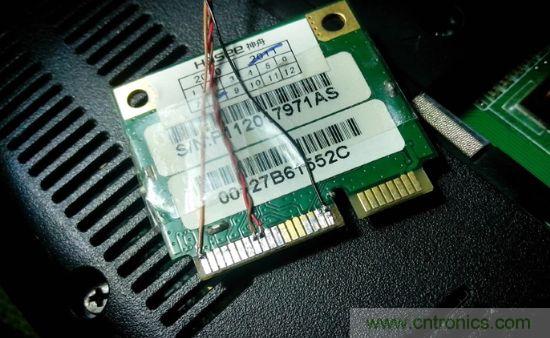

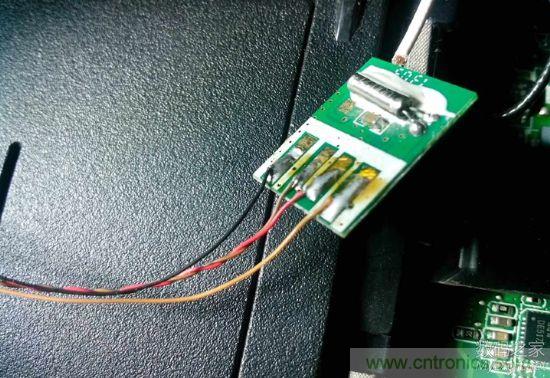

pci網卡焊接后的效果。
[page]

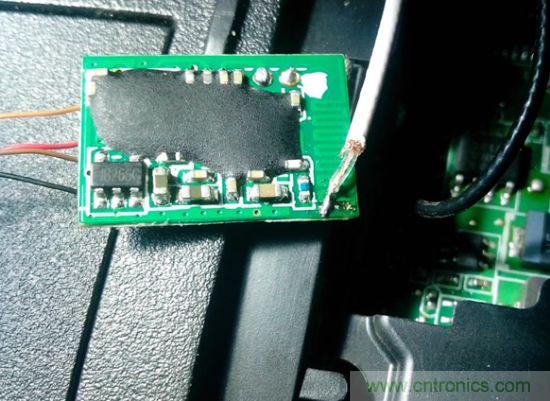

焊接后用透明膠固定了下。線是拆機屏線做的。牛屎芯片做的迷你USB無線鼠標接受頭。

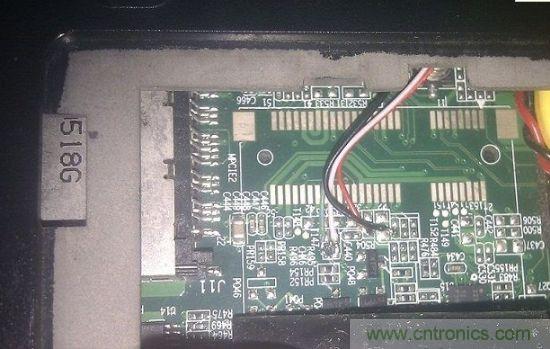

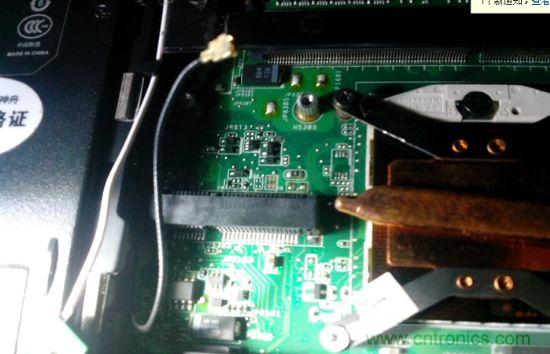

現在焊接天線 主要是感覺安裝在里面，外殼都有屏蔽罩著，就信號減弱了不少，決定外接天線剛好自帶了兩根天線的焊接線應該是預留接藍牙的，猶豫筆記本沒有藍牙功能就 咔嚓了。
哈哈 焊接后的效果。
[page]

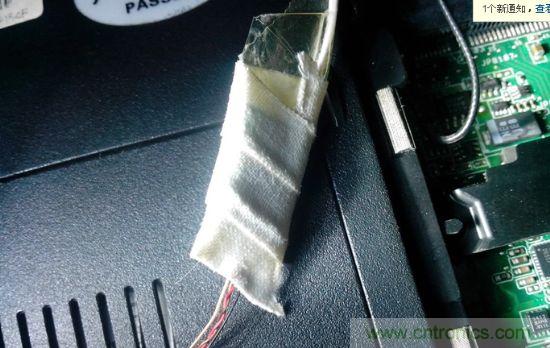

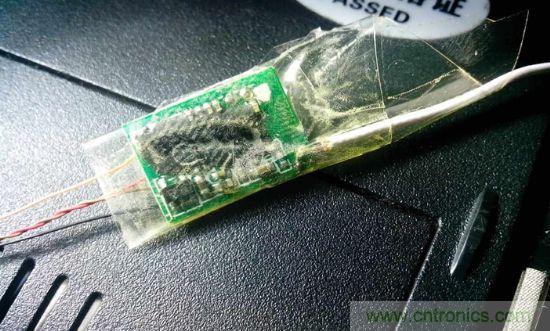

焊接后也是用透明攪固定和絕緣免得短路怕經不起高溫就在用布膠袋在粘下。
[page]
下面就固定安裝裝機了。

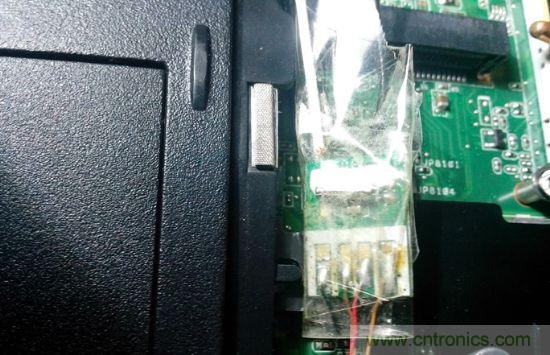

看看這里有個縫隙安裝的下。
[page]

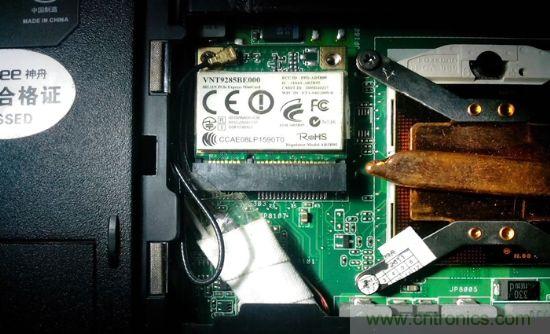

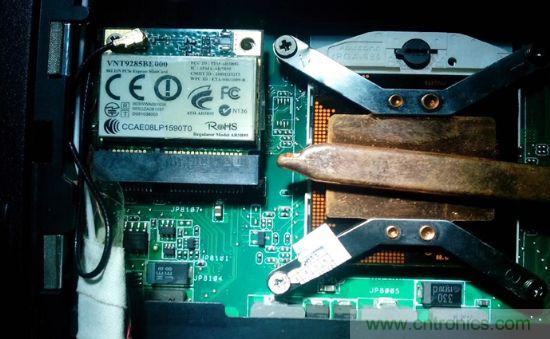

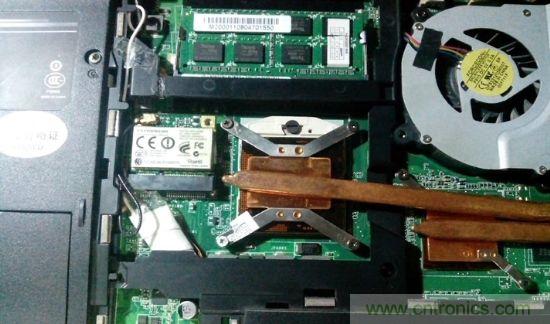

安裝好的效果圖。完成OK ！開機 ，一次搞定 。

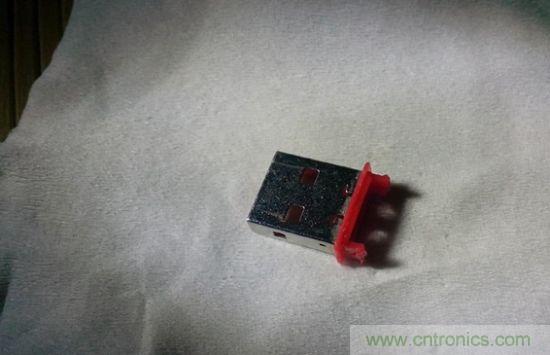

現在接受距離感覺比以前還要遠點了可能是天線好的原因 哈哈。拆掉后的接收器外殼，上面蓋子都不知道仍哪去了。
要是我我會在主板上把USB焊出線然后接上USB母口。天線這樣剪了，要是以后用雙天線的無線網卡怎么辦？看我的藍牙模塊接口。
