- 自恢復保險絲——PPTC的保護原理
- 如何正確選用PPTC 可恢復保險絲
- ESD應用問答
PPTC是常用的線路保護元件，有多少人真正會正確的使用它呢？本篇自恢復保險絲——PPTC選型指南從PPTC的保護原理入手，介紹了正確選用PPTC的選型步驟與方法，并附上ESD應用常見問答。

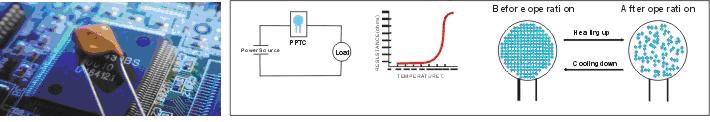

PPTC由高分子聚合物正溫度系數材料制作而成，利用電極或?qū)Ь€貼附在PPTC材料的兩面，并以串聯于電路上的方式保護電路。在正常的操作情況下，組件的電阻值處于極低的狀態下(微毆姆)，電流可以無限制的通過PPTC組件，當過電流的狀況產生時，PPTC組件會因此發熱而使得電阻值快速上升。當電阻值快速上升到幾近絕緣態時，就會將電路上的電流切斷，以保護電路上其它的機構與組件，直到電流狀況去除，PPTC組件冷卻后，其電阻值即下降到與其初始值相近。此時，可復式保險絲（PPTC）即回復到可再次通過電流的狀態。
如何正確選用PPTC 可恢復保險絲
為幫助您正確選用合適的 PPTC 可恢復保險絲，請您按照如下步驟進行選擇
- 步驟1：列出設備線路上的平均工作電流(I)值及工作電壓(V)值。（PEAK值不用考慮）
- 步驟2：根據 I 值、V值、產品類別及安裝方式選擇一種PPTC系列。

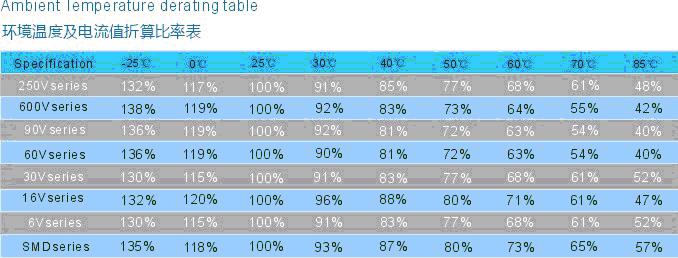

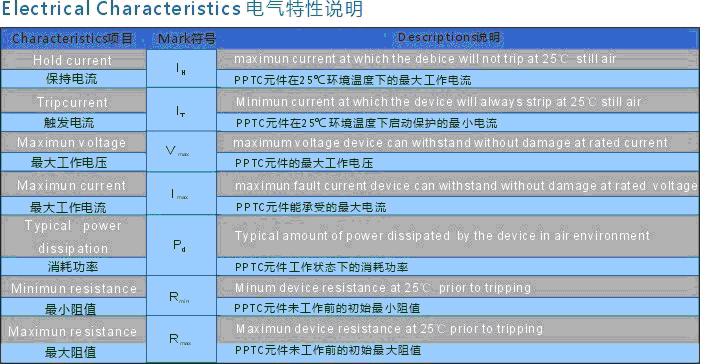

- 步驟3：如果設備的內部環璋溫度大于25℃時，PPTC元件會隨著溫度的增加，對于通過的電流有折減產生，為維持負載電流正常的提供，依據所對照的折減率我們可計算應選用的 PPTC 元件IH值如下：IH=平均工作電流（I）/折減比率
- 步驟4：根據步驟2選用出的PPTC及步驟3所計算出的IH 值，在其后規格表選用符合的元件。 選用出的PPTC元件之IH 值須大于或等于步驟 3 所計算出的IH值。
- 步驟5：根據選用的元件便可在 PPTC 元件動作保護時間曲線表中對照出異常電流產生的動作保護時間
下頁內容：ESD應用問答
[page]
ESD應用問答

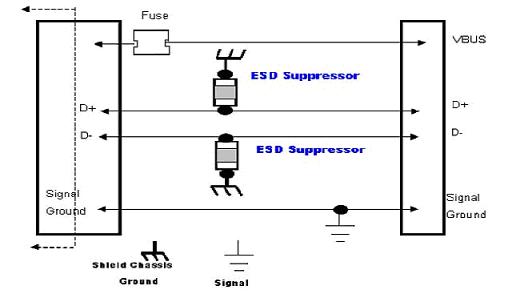

1ESD/TVS元件的PCB推薦布局？ 線路寬度/長度/空間/接地，單獨接地還是所有的線連接在一起然后再接地？ 原因呢？
1回答：我們一般建議設計電路電阻是盡可能小。 所以靜電抑制器安裝要盡可能靠近連接器以減少沖擊。線路越短，電阻越低。讓所有的地線連接在一起，然后鏈接到屏蔽機箱以使電路的電阻值達到最小，這是一個 良好的設計。
2.是否設計每一個TVS元件同時接地還是分別接地？
2回答：建議把TVS放一起并且連接到屏蔽機箱。
3.適用于模擬接地或電力接地的地面是哪種？
3回答：.地面是指屏蔽機箱接地
4.什么原因呢？
4回答：快速反應和避免其它電磁干擾。
