【導讀】本文為大家介紹兩種常見的無源鉗位移相全橋電路，并對兩種常見的無源鉗位移相全橋電路進行分析，將寶貴的經驗分成了3條言簡意賅的總結奉獻給大家，希望能幫助到大家。
本篇文章對兩種常見的無源鉗位移相全橋電路進行了介紹，并在最后對LLC諧振回路的諧振周期進行了分析，將寶貴的經驗分成了3條言簡意賅的總結奉獻給大家，希望大家在閱讀過本篇文章之后能初步掌握大功率開關電源中無源鉗位移相全橋電路相關知識，做到活學活用。
在目前的主流電子行業中，有些涉及到大功率的輸出和輸入，其功能也從幾百到幾百千瓦不等。在這些大功率的電源當中，有源鉗位全橋電路有效地抑制了尖峰和震蕩的問題。也就是說，有源鉗位全橋電路完成了副邊整流管的“軟開關”的使命。
隨著現代科技日新月異的進步，市場對電源在功率上的要求越來越高，在工程設計中，開關頻率fs也不斷地提升，由于功率器件的開關損耗與開關頻率成正比，這使得在大功率應用中硬開關全橋電路，越來越難于解決高頻下橋臂功率器件的開關損耗，出現了多種ZVS、ZCS等軟開關拓?fù)?，移相全橋電路即是其中之一。在工程中，有兩種應用較多較成熟的電路，本篇文章就將對這些電路進行介紹。

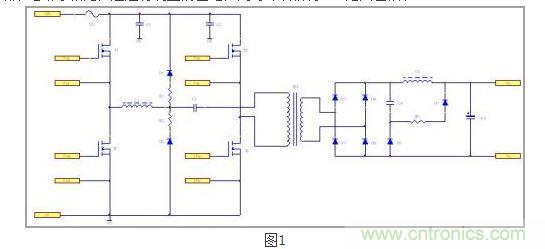

無源鉗位移相全橋電路框圖(一)
從圖1中可以看到，由于原副邊同時增加了鉗位電路，副邊整流管上的尖峰和振蕩得到大幅地抑制，EMI改善、效率提升等等。在工程應用中，由于變壓器漏感、電路分布參數等的存在，其抑制效果與有源鉗位、諧振“雙軟”電路等相比，還是有明顯的差距，同時滯后橋臂ZVS范圍也較窄。

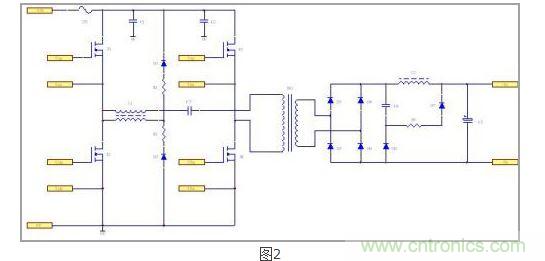

無源鉗位移相全橋電路框圖(二)
從圖2上來看，因為在原副邊同時加入了鉗位電路 ，所以在副邊整流管上的尖峰和諧振都得到了較大的抑制。在工程應用中，由于變壓器漏感、電路分布參數等的存在，其抑制效果與有源鉗位、諧振“雙軟”電路相比，還是有明顯的差距，同時滯后橋臂ZVS范圍也較窄。
下面就如何增加LLC諧振回路的諧振周期做一下總結和分析。
第一點、加大諧振電感Lr，可以增加LC諧振回路的諧振周期、使滯后橋臂實現ZVS的范圍變寬，但同時占空比丟失也增加，需要折中考慮。
第二點、加大諧振電容Cr，可以增加LC諧振回路的諧振周期，但使滯后橋臂實現ZVS的范圍變得更窄，增加滯后橋臂容性開通損耗，需要折中考慮。
第三點、基于此，可以看出思路是首先確定占空比丟失的取值，這樣就可以確定諧振電感Lr的最大取值，最后再確定諧振電容Cr的取值。
本篇文章對兩種常見的無源鉗位移相全橋電路進行了介紹，并在最后對LLC諧振回路的諧振周期進行了分析，將寶貴的經驗分成了3條言簡意賅的總結奉獻給大家，希望大家在閱讀過本篇文章之后能初步掌握大功率開關電源中無源鉗位移相全橋電路相關知識，做到活學活用。
