【導讀】PCB設計既要考慮各種信號的走向又要顧慮到能量的傳遞，干擾與發熱帶來的苦惱也時時如影隨形。看似復雜，但實際上總結歸納起來非常清晰，可以從這兩個方面去入手：布局和排線。
說得直白一些就是：“怎么擺”和“怎么連”。
聽起來是不是非常easy？讓我們先來梳理下“怎么擺”：
1、遵照“先大后小，先難后易”的布置原則，即重要的單元電路、核心元器件應當優先布局。這個和吃自助餐的道理是一樣的：自助餐胃口有限先挑喜歡的吃，PCB空間有限先挑重要的擺。
2、布局中應參考原理框圖，根據單板的主信號流向規律安排主要元器件。布局應盡量滿足以下要求：總的連線盡可能短，關鍵信號線最短；去耦電容的布局要盡量靠近IC的電源管腳，并使之與電源和地之間形成的回路最短 ；減少信號跑的冤枉路，防止在路上出意外。

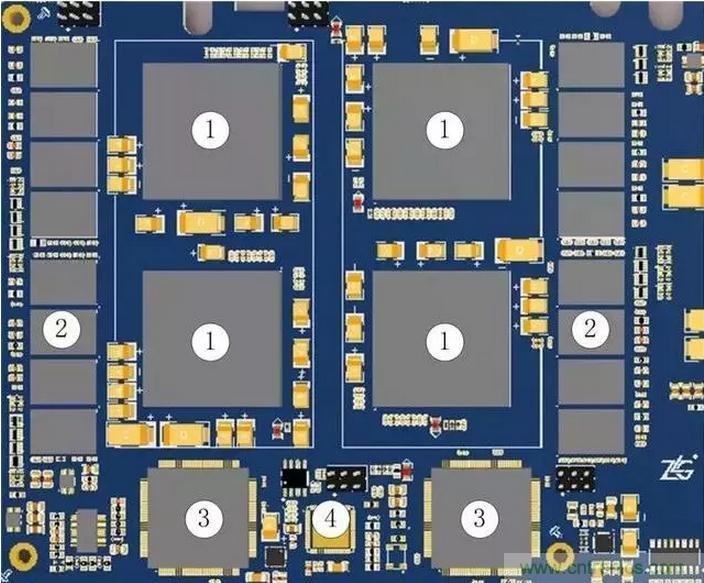

先大后小，先難后易
3、元器件的排列要便于調試和維修，亦即小元件周圍不能放置大元件、需調試的元器件周圍要有足夠的空間，弄得太擠局面往往會變得很尷尬。
4、 相同結構電路部分，盡可能采用“對稱式”標準布局；按照均勻分布、重心平衡、版面美觀的標準優化布局。

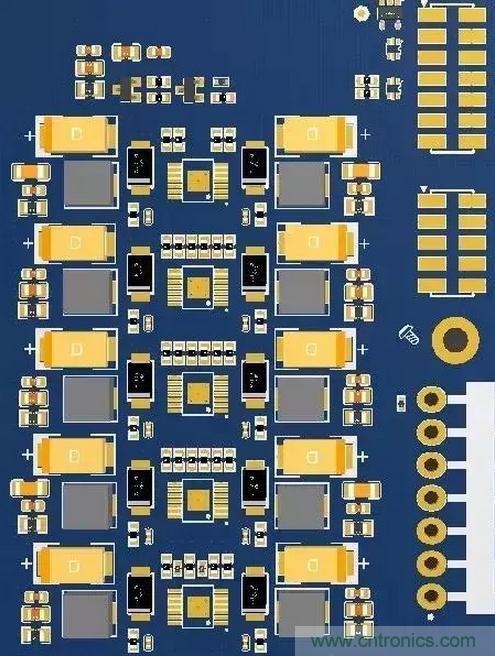

均勻分布、重心平衡
5、同類型插裝元器件在X或Y方向上應朝一個方向放置。同一種類型的有極性分立元件也要力爭在X或Y方向上保持一致，便于生產和檢驗。

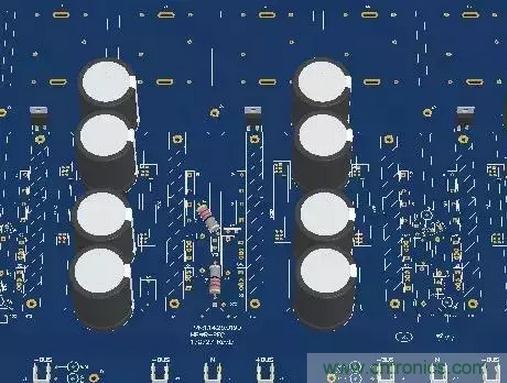

統一極性布局

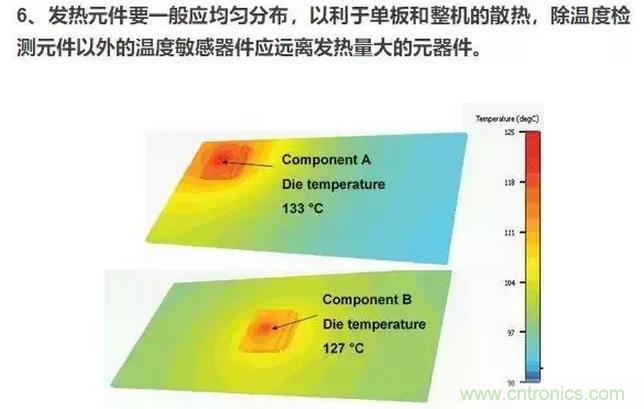

發熱元器件均勻分布

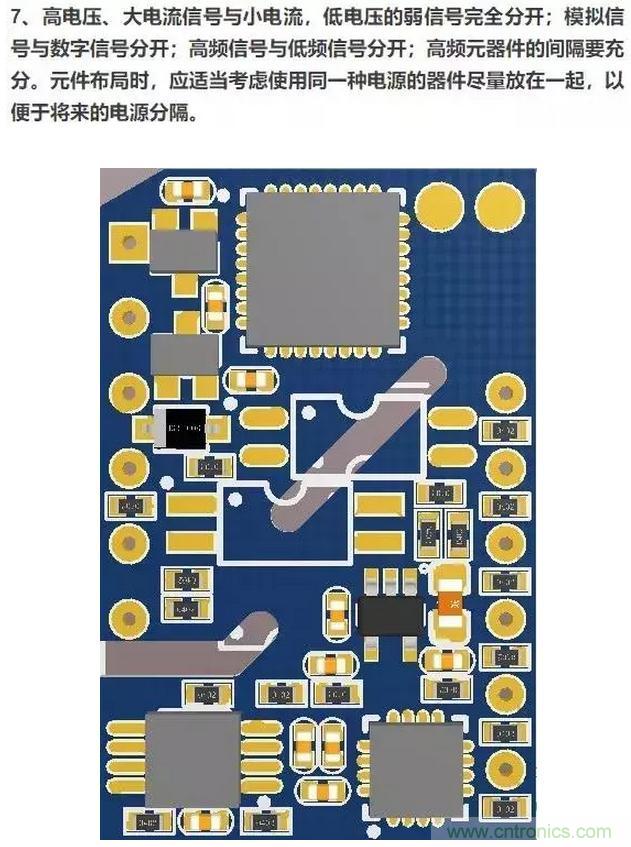

電源分隔

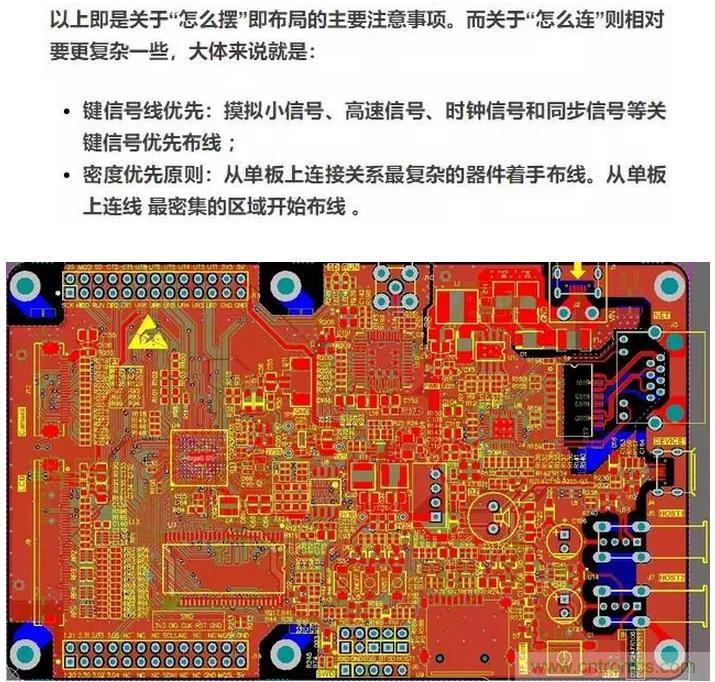

PCB布局示例

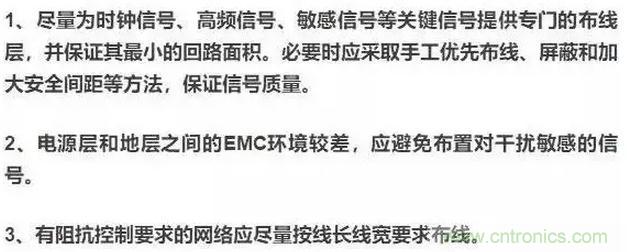

而布線的自助指南可以簡單的總結為：
