【導讀】陶瓷諧振器是一種用于在特定頻率產生振蕩的壓電式陶瓷設備。制造這種設備所用的材料在生產過程期間會激發諧振特性。以下將為大家介紹陶瓷諧振器的振蕩電路與工作原理。
通常，振蕩電路可分為以下三種類型:
1. 正反饋電路
2. 負阻抗電路
3. 傳送時間或相位延遲電路

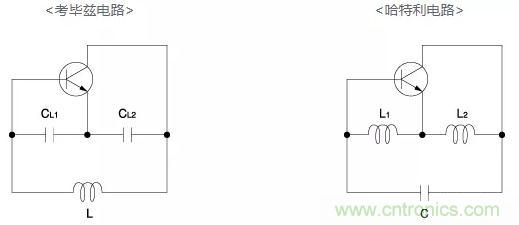

CERALOCK®、石英晶體、LC電路屬于上述第一類電路?？籍吰澓凸乩娐肥堑湫偷腖C正反饋電路和調諧反鍵振蕩電路，如下所示：

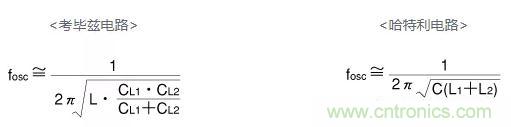

上述電路采用最基本的晶體管作為放大器?？籍吰澓凸厝R電路的振蕩頻率幾乎與由L、CL1、L2組成的電路或由L1、L2組成的電路的諧振頻率相同。此類電路的振蕩頻率分別由以下公式表達。
使用LC電路中的CERALOCK®，用CERALOCK®代替LC電路中的“L”，采用“fr”至“fa”的感應系數。通常情況下，用考畢茲電路中的“L”代替CERALOCK®。

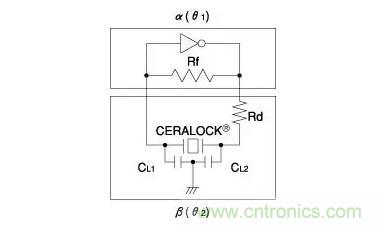

振蕩電路的工作原理描述如下。對于上圖所示的反饋電路，其振蕩條件如下:
考畢茲電路采用反相放大器 (theta1=180°)，還采用反饋電路中的“L”和“C”來進行進一步反轉 (theta2=180°)。當振蕩電路采用CERALOCK®時，其工作原理同上。為了在考畢茲振蕩電路中利用CERALOCK®，通常使用逆變器。
來源：村田制作所
