射頻簡稱RF，指的就是射頻電流，是一種高頻交流變化電磁波的簡稱。每秒變化小于1000次的交流電稱為低頻電流，大于1000次的稱為高頻電流，而射頻就是這樣一種高頻電流。
射頻電路指處理信號的電磁波長與電路或器件尺寸處于同一數量級的電路。此時由于器件尺寸和導線尺寸的關系，電路需要用分布參數的相關理論來處理，這類電路都可以認為是射頻電路，對其頻率沒有嚴格要求，如長距離傳輸?shù)慕涣鬏旊娋€（50Hz或60Hz）有時也要用RF的相關理論來處理。
我們以普通手機射頻電路為例來詳細介紹射頻電路的原理。
1、接收電路的結構和工作原理：
接收時，天線把基站發送來的電磁波轉為微弱交流電流信號，經濾波，高頻放大后，送入中頻內進行解調，得到接收基帶信息（RXI-P、RXI-N、RXQ-P、RXQ-N），送到邏輯音頻電路進一步處理。
電路分析 - 電路結構：

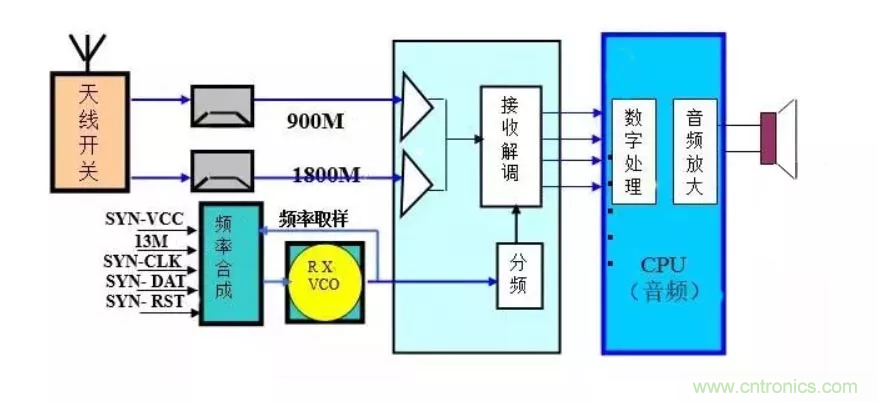

接收電路由天線、天線開關、濾波器、高放管（低噪聲放大器）、中頻集成塊（接收解調器）等電路組成。早期手機有一級、二級混頻電路，其目的在于把接收頻率降低后再解調（如下圖）。
2、發射電路的結構和工作原理
發射時，把邏輯電路處理過的發射基帶信息調制成發射中頻，并用TX-VCO把該發射中頻信號頻率上變?yōu)?90M-915M（GSM）的頻率信號。經功放放大后由天線轉為電磁波輻射出去。
電路分析 - 電路結構：

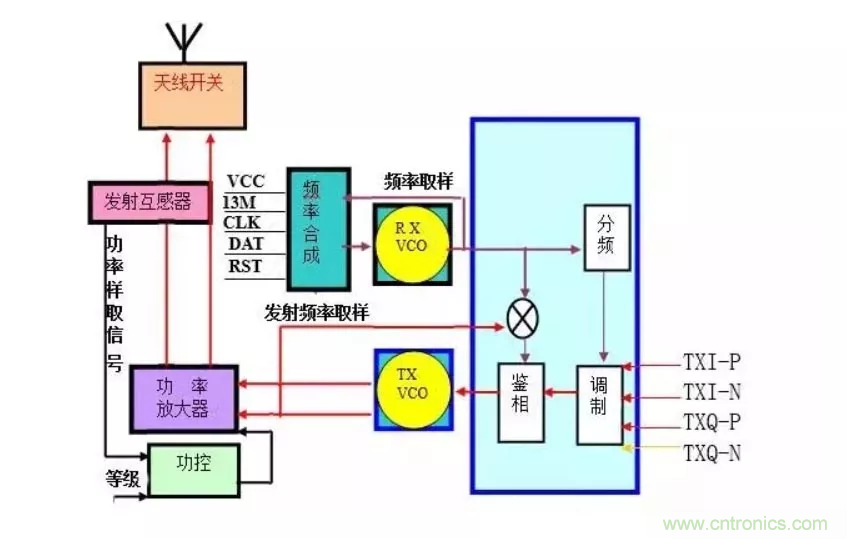

發射電路由中頻內部的發射調制器、發射鑒相器、發射壓控振蕩器（TX-VCO）、功率放大器（功放）、功率控制器（功控）、發射互感器等電路組成。（如下圖）
3、本振電路的結構和工作原理（本機振蕩電路、鎖相環電路、頻率合成電路）
該電路產生四段不帶任何信息的本振頻率信號（GSM-RX、GSM-TX、DCS-RX、DCS-TX），送入中頻內部，接收時對接收信號進行解調，發射時對發射基帶信息進行調制和發射鑒相。
電路分析 - 電路結構：手機本振電路有四種電路結構：

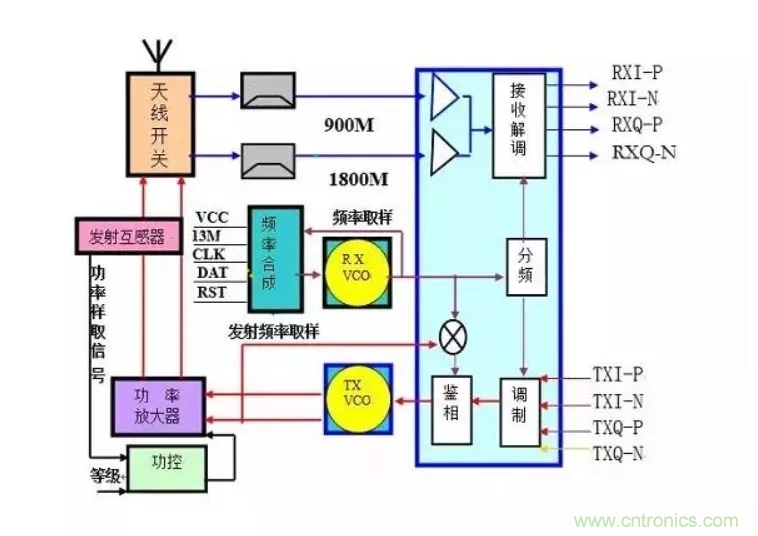

a）由頻率合成集成塊、接收壓控振蕩器（RX-VCO）、13M基準時鐘、預設頻率參考數據（SYN-DAT、SYN-CLK、SYN-RST、SIN-EN）組成（如下圖）。

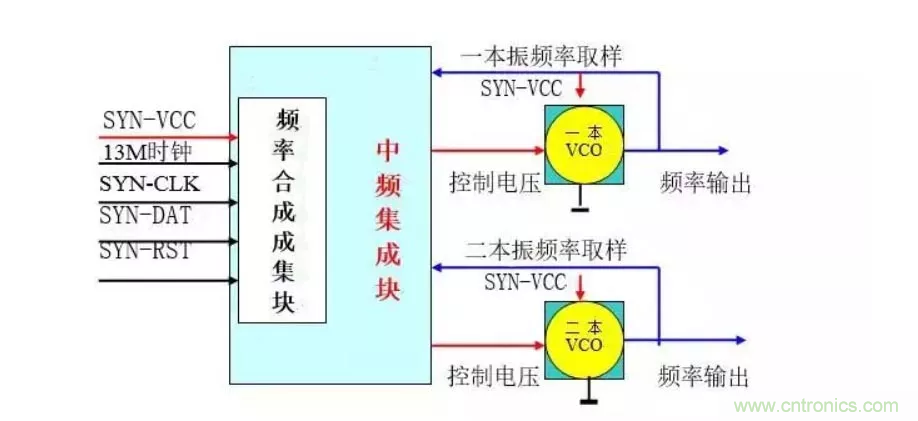

b）把頻率合成集成塊集成在中頻內部，結合外接RX-VCO組成（中期機、諾基亞機多用，如下圖）。

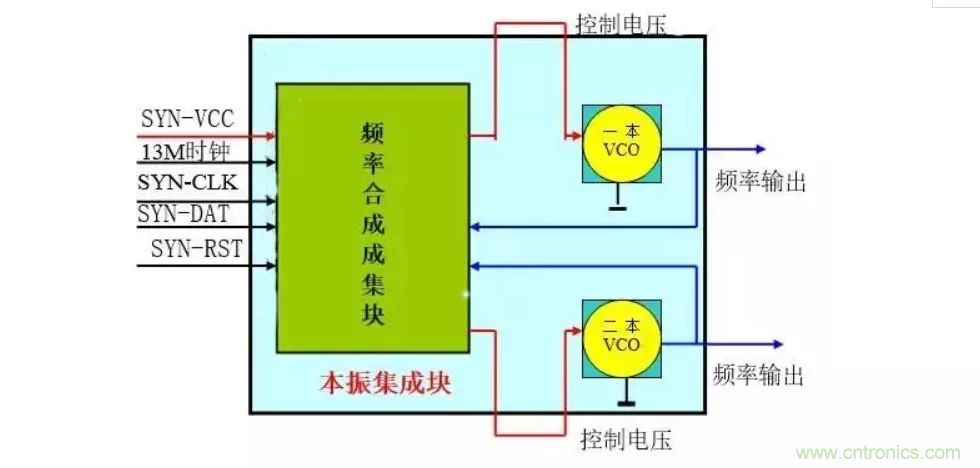

c）把頻率合成集成塊、接收壓控振蕩器（RX-VCO）集成一體，稱本振集成塊（中期機、三星機多用，如下圖）。

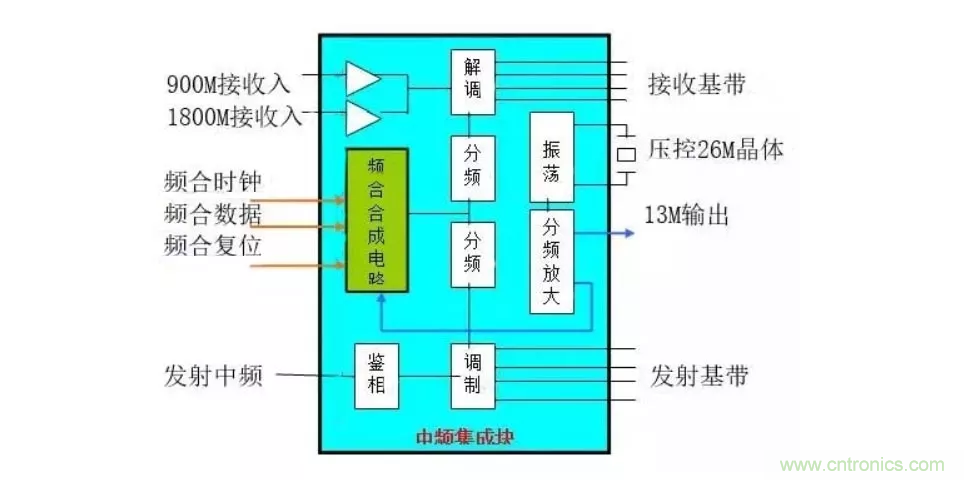

d）把頻率合成集成塊、接收壓控振蕩器（RX-VCO）集成在中頻內部（新型機、雜牌機多用，如下圖）。
值得注意：無論采用何種結構模式，只是產生的頻率不同，其工作原理，產生的頻率信號的走向和作用都一樣。
射頻電路的應用
RF技術被廣泛應用于多種領域，如：電視、廣播、移動電話、雷達、自動識別系統等。專用詞RFID（射頻識別）即指應用射頻識別信號對目標物進行識別。RFID的應用包括：
1、ETC（電子收費）
2、鐵路機車車輛識別與跟蹤
3、集裝箱識別
4、貴重物品的識別、認證及跟蹤
5、商業零售、醫療保健、后勤服務等的目標物管理
6、出入門禁管理
7、動物識別、跟蹤
