【導讀】很多電路研發工程師都會將布局的任務留給專門的CAD/布局人員。不幸地是，對于開關穩壓器，僅考慮基本的布局，連接性和機械問題是遠遠不夠的。開關電源轉換器的設計與其布局的好壞緊密相關。故設計師和CAD人員都需注意的糟糕的實際布局會帶來一系列的惡性循環。
撰寫關于PCB布局應用注釋所遇到一個難題是，閱讀文章的工程師并不是打算使用它的人。即使設計者在電磁場、EMC、EMI、電路板寄生效應、輿線效應、接地等作了很大努力。他很可能致力于主要的設計任務，而將布局的任務留給專門的CAD/布局人員。不幸地是，尤其是對于開關穩壓器，僅考慮基本的布局，連接性和機械問題是遠遠不夠的。設計師和CAD人員都需注意的是，開關電源轉換器的設計與其布局的好壞緊密相關。這可以解釋為什么接到大量的客房電話都涉及到開關電源的應用，它們最終都歸結到糟糕的實際布局。其實這些問題在最初的原型電路板設計時就應該而且也可以避免，可以在各方面節省時間和金錢。
PCB設計的整個論題是個相當寬泛的課題，包括一些測試的，機械的，和生產的問題，同樣也包括某種程度上的兼容和控制問題。如果可以理解得更清楚和更深入一些，還存在特定數量的物理和電磁問題。但是本應用注釋的目的是面向那些最可能使用它的讀者。盡管有經驗的設計者/CAD人員已經具備了足夠的設計信息，但本應用注釋包含了一系列快速設定的清楚明了的基本規則，小心謹慎地遵循這些規格可以避免大量問題的出現。我們還特別提供應用LM267X，LM259X和LM257X系列時推薦的初始布局。關注的焦點是美國國家半導體的降壓型SIMPLE SWITCHER芯片，但是相同的原理適合于任何拓撲結構和開關電源應用。

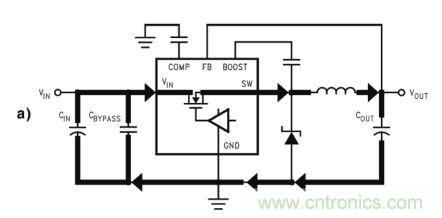

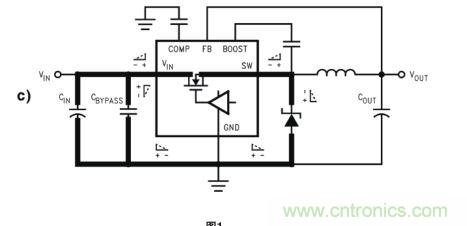

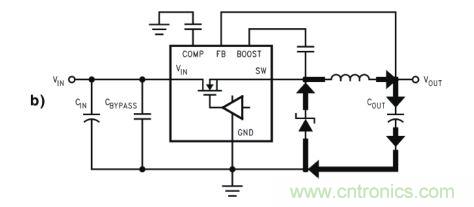

本應用注釋討論的大多數問題只是圍繞著確?；镜碾姎夤δ苓_到所需的性能指標。幸運地是，正如煩惱的開關電源設計師將會很高興的得知，通常所有涉及的電氣性能都是相關聯的，而且影響趨勢具有相同的“方向”。舉例而言，一個“理想”的布局不僅有助于正確地實現芯片功能，而且也能減少電磁輻射，反之亦然。例如，采用減少開關電流的環路面積將有助于提高EMI的指標和性能。然而設計師要注意，這種通常的“趨勢”會存在一些例外。這里將會著重描述“覆銅”工藝，這將幫助減少寄生電感和減少噪聲引起的IC問題，但這也會增加EMI。
(降壓）SIMPLE SWITCHER PCB布局規則的快速設定：
1、放置鉗位二極管和輸入電容；
2、對于高速器件（例如LM267x)不能遺漏放置輸入退藕/旁路陶瓷電容（0.1μF-0.47μF)；
3、如果有條件，將通孔連接到接地層
4、如果通孔落在表面貼裝(SMT)的電源器件 焊盤下方，可以稱它們?yōu)樯峥?。使用正確的尺寸，可以避免出現生產問題?；蛘邔⑼拙o靠焊盤放置，但是不要直接置于其下方；
5、如討論的那樣，正確的布置反饋線，遠離噪聲源，如電感和二極管；
6禁止在開關節點上錯誤的增加銅箔寬度；
7、如果鉗位二極管需要一個非常大的散熱區（已經正確的預計散熱區要求），如討論所示，需要使用隔離。
8、對于更高功率的SMT應用，為了更少的銅箔面積而獲得更少的散熱管理，要求使用2盎司的電路板。
