專家說書:等長與SERDES(一)

發布時間:2015-12-28 責任編輯:sherry

【導讀】鑒于我們還在“嚴打等長”的關鍵時期,更多關于串行信號的干貨就不頂風作案了,待到風平浪靜時,我們一起“嘿嘿嘿”。讓我們來看看等長對我們信號質量的影響。

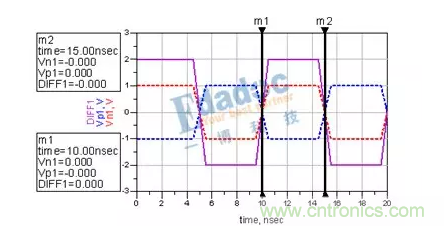

眾所周知,SERDES信號都是由差分傳輸?shù)模簿褪钦f,兩根信號線同時傳輸兩個大小相等,方向相反的信號,接收端接收到的信號由兩線相減得來。當兩根線完全等長的時候,我們看到的波形應該是這樣子的:
兩次經過零軸的時間差為5ns,剛好是信號的一個UI。

當兩線不等長的時候,我們看到的波形是這個樣子的:

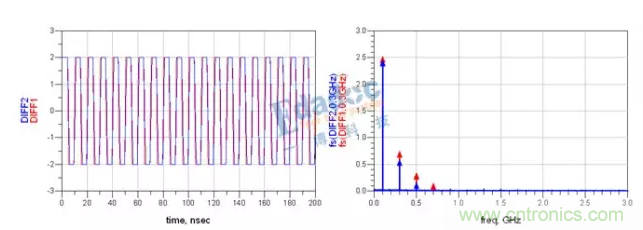

上升沿明顯變緩有木有。再將兩個對比看看:
圖中,藍色的是N與P不等長的信號,可以看到,當兩線不等長的時候,差分信號的能量明顯變?nèi)趿?,那多的能量去哪里了呢?/div>
差分對之中除了差模能量之外還有共模能量,差模是N與P之間相減,共模是N與P之間相加。能量總是守恒的,多的能量變成了共模能量繼續存在,圖片:

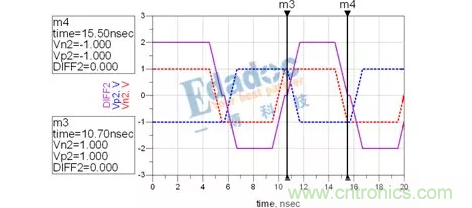

如果兩線的長度相差再大一些,我們接收端接收到的信號將會變成這樣:
可以看到,兩次經過零軸的時間由之前的5ns變成了4.8ns?;蛘哒f,N與P的長度差,引起了0.04UI的抖動。這時候,串行的Clock recovery該花點心思才能將其時鐘解出來了。而且在進行時鐘與數據對位的時候,是對在0V這個階梯的左邊還是對在右邊呢?這又會引起時序問題的出現。
