本文主要是簡單介紹一些關于恒流源的信息，主要是關于恒流源的功能及其結構，希望可以為有需要的讀者們提供一些參考，下面，就讓我們來分析一下：
恒流源：

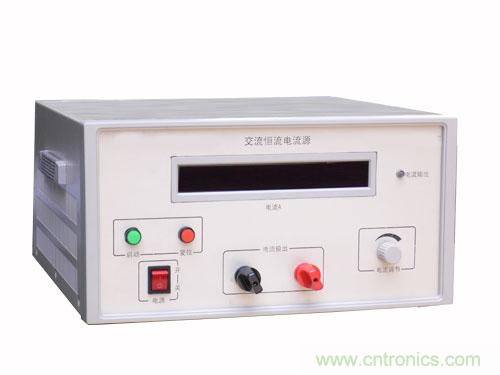

恒流源、交流恒流源、直流恒流源、電流發生器、大電流發生器又叫電流源、穩流源，是一種寬頻譜、高精度交流穩流電源，具有響應速度快、恒流精度高、能長期穩定工作，適合各種性質負載（阻性、感性、容性）等優點。
主要功能：
用于檢測熱繼電器、塑殼斷路器、小型短路器及需要設定額定電流、動作電流、短路保護電流等生產場合。
編輯本段恒流源的結構恒流源恒流源是電路中廣泛使用的一個組件，這里我整理一下比較常見的恒流源的結構和特點。 恒流源分為流出(Current Source)和流入(Current Sink)兩種形式。
最簡單的恒流源：
最簡單的恒流源就是用一只恒流二極管。實際上，恒流二極管的應用是比較少的，除了因?yàn)楹懔鞫O管的恒流特性并不是非常好之外，電流規格比較少，價格比較貴也是重要原因?！∽畛Ｓ玫暮?jiǎn)易恒流源用兩只同型三極管，利用三極管相對穩定的be電壓作為基準，
電流數值為：I = Vbe/R1。
這種恒流源優點是簡單易行，而且電流的數值可以自由控制，也沒有使用特殊的元件，有利于降低產品的成本。缺點是不同型號的管子，其be電壓不是一個固定值，即使是相同型號，也有一定的個體差異。同時不同的工作電流下，這個電壓也會有一定的波動。因此不適合精密的恒流需求。
為了能夠精確輸出電流，通常使用一個運放作為反饋，同時使用場效應管避免三極管的be電流導致的誤差。如果電流不需要特別精確，其中的場效應管也可以用三極管代替。
以上就是關于恒流源的一些信息，希望對有需要的讀者們有一定的幫助。
