【導讀】隨著科技的進步，電子產品日新月異，功能簡單的產品已經被逐漸更替。新技術的誕生恰好滿足人們的需求，半橋逆變電路就是其中之一。這種電路主要應用在高低壓逆變、電子節能燈及變壓器領域。本文對單相半橋型逆變電路的原理進行講解，并詳細介紹了這種電路的優缺點。

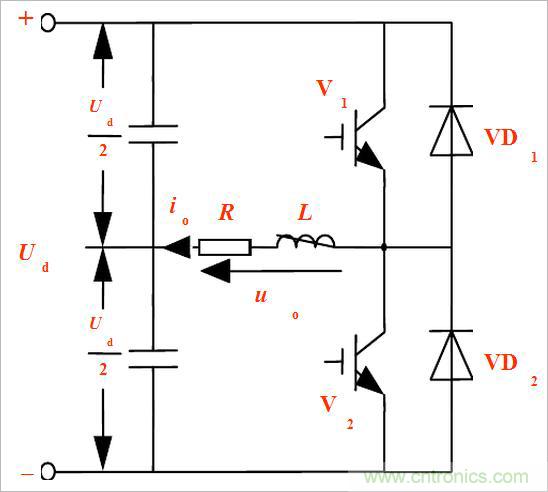

圖1：半橋逆變電路
從上圖中我們可以看到，在直流的一側有兩個能夠相互串聯的電容。這兩個電容的連接點是直流電源的中點。半橋逆變電路有兩個橋臂，每個橋臂有一個可控器件和一個反并聯二極管組成。負載連接在直流電源中點和兩個橋臂連接點之間。設開關器件V1和V2柵極信號在一周期內各半周正偏、半周反偏，兩者互補。當負載為感性時，工作波形如圖所示：

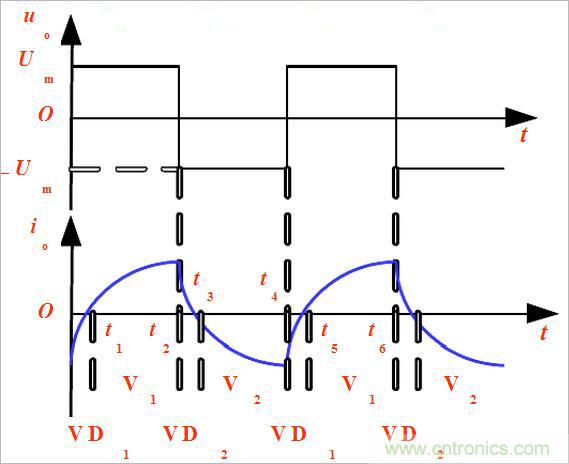

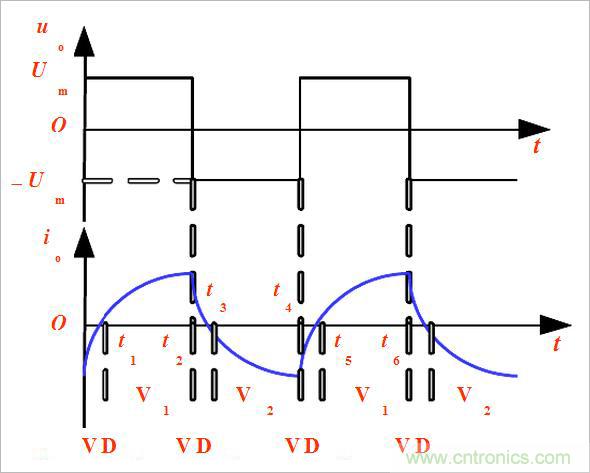

圖2：負載為感性時的工作波形
t3時刻io降為零時，VD2截止，V2開通，io開始反向并逐漸增大。t4時刻給V2關斷信號，給V1開通信號，V2關斷，VD1先導通續流，t5時刻V1才開通。
V1或V2通時，負載電流io和電壓uo同方向，直流側向負載提供能量。VD1或VD2通時，io和uo反向，負載電感中貯藏的能量向直流側反饋負載電感，將其吸收的無功能量反饋回直流側，反饋回的能量暫時儲存在直流側電容器中，直流側電容器起著緩沖這種無功能量的作用。

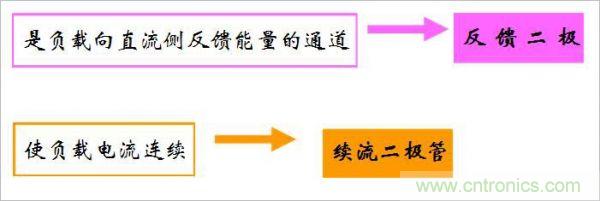

圖3：系統電路圖
可控器件為不具有門極可關斷能力的晶閘管時，須附加強迫換流電路才能正常工作。
半橋逆變電路優缺點
從原理的講解當中大家也一定能夠發現，半橋逆變電路所用的器件非常少，構造也比較簡單，而這就是它的優點。半橋逆變電路的輸出交流電壓幅值Um為Ud/2，這就需要在直流側串聯兩個電容器，并且在工作時控制兩個電容器來進行電壓的均衡，這就是它的缺點。
