- 采用SO-8封裝
- 可在85至265 VAC的通用輸入電壓下工作
- 最高輸出0.6 A的電流及5 V的電壓
- 滿足歐盟環保設計指令和能源之星 2.0的能效要求
- LCD顯示器、LCD電視機、家用電器及外部適配器
Power Integrations公司（納斯達克股票代號：POWI）今日發布一份新的設計工程報告（DER-227），詳細介紹一款空載功耗僅為10 mW的3 W電源的電路設計。電源具有如此低的空載功耗，可為電子系統提供更多的電能，并使電子產品輕松滿足諸如歐盟用能產品（EuP）環保設計指令的規范所規定的待機功率限值。
EuP標準將會把待機功耗限制在500 mW，許多具有環保意識的消費類產品及家用電器制造商正在尋求更低的待機功率預算 — 100 mW、50 mW甚至是30 mW?？蛰d功耗僅為10 mW的待機電源為輸入濾波器、電容及偏置元件等其他的泄漏電路元件留出足夠的裕量，同時仍能為系統待機功能提供所需的電能。此類功能包括在消費類娛樂設備中為監控紅外遙控器的電路供電，為檢測按鍵以啟動電器的硬件供電，或為發送自動喚醒信號（例如，計算機發出向LCD顯示器發出的信號）的硬件供電。

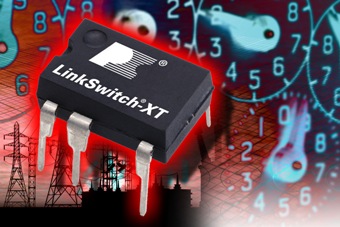

DER-227中所介紹的電路基于Power Integrations的LNK363DN設計而成，該器件采用SO-8封裝，是LinkSwitch-XT離線式開關IC產品系列的成員。這款單路輸出隔離式3 W電源，可在85至265 VAC的通用輸入電壓下工作，最高輸出0.6 A的電流及5 V的電壓。它無需Y電容即可滿足EN55022B/CISPR22B限值，同時還可滿足歐盟EuP環保設計指令和能源之星 EPS v 2.0的能效要求。
Power Integrations產品營銷經理Andrew Smith表示：“消費者越來越青睞綠色產品。為此，設備制造商正在積極開發能效更高的產品，市場也正在快速轉向能耗極低，特別是待機能耗極低的產品。我們的EcoSmart?技術能夠大幅降低空載及輕載條件下的功耗水平，從而滿足這一發展趨勢。”
Smith接著說：“DER-227中所介紹的電源在變壓器設計和電路偏置元件選擇方面進行了精心考慮，并且它所采用的算法僅在需要維持輸出穩壓時才進行開關，從而有助于實現極低的功耗。因此，電源可以在通電時立即為系統供電，而自身所消耗的電能非常低。”
