【導讀】常見的電源設計方式中，有一種叫反激。反激的過程是將初級取消時的次級輸出，并將存儲的能量釋放。反激電路中涉及到波形的問題，如果反激電源發生電流波形異常的情況，該如何解決？請看高人指點迷津。

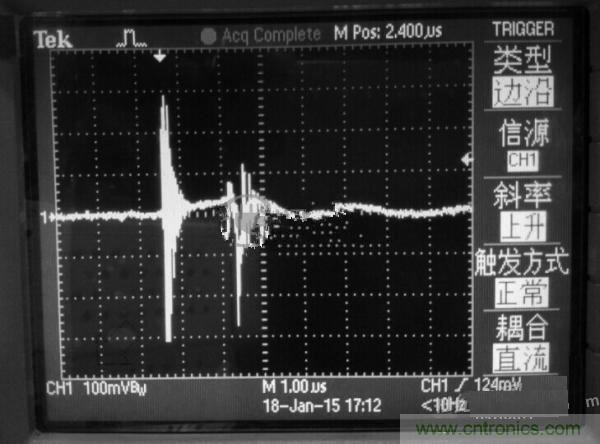

圖1

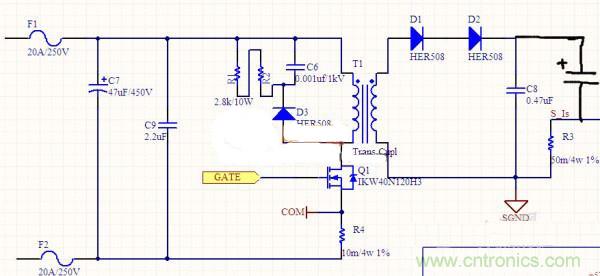

圖2
測試方法的方法是：次級開路，初級測并聯電容，頻率100kHZ。
使用到的變壓器繞發是：
變壓器初級6匝，初級6匝中間密繞，1.5mm特氟龍線;次級18匝，次級0.5mm特氟龍線繞滿一層，貼近骨架在最里層。
[page]
可以確定的是，波形是沒有錯誤的，波形的異常是由IGBT拖尾造成的，換MOSFET即可。下面的表格中總結了MOSFET和IGBT的開關時間。
表1 MOSFET開關時間

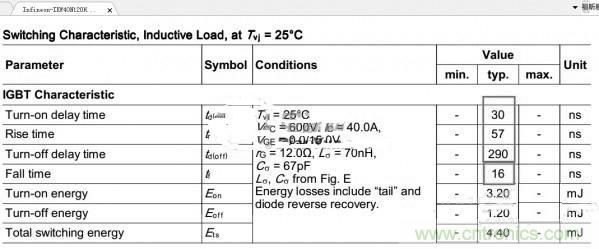

表2 IGBT開關時間
第一個表格是MOSFET的開關時間，第二個表格是IGBT的開關時間，只有關斷延時時間長一些，其他三個時間差不多，那么這些關斷延時是否對初級電流的波形產生了影響?實際上，這些時間是電流降到額定10%的時間，實際上還有一條細長尾巴，并且由于電流較小，所以這條尾巴就越發明顯。
在更換了MOSFET的型號之后，測量出來的波形如下圖所示：

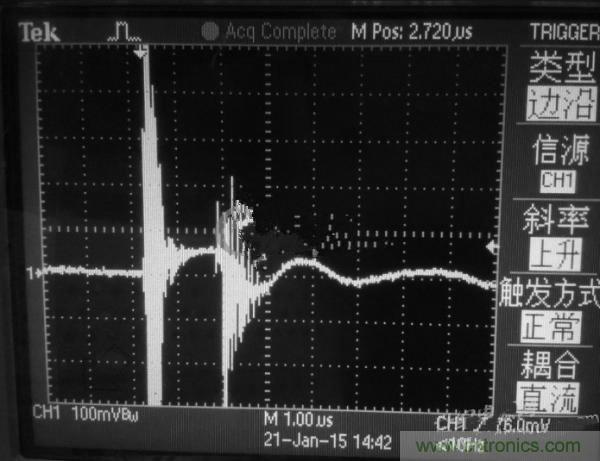

圖3
有人也許會問，C內阻大點是應該發熱比較嚴重，不至于引起這么大的震蕩吧?
電源是給高壓大電容充電的，輸入220V直流，初級峰值電流10A。電流在圖上可以看到，振蕩部分遠大于10A，采樣電阻10毫歐，震蕩峰值有30-40A，所以要選這么大管子。
如果是用幾個微秒的掃描時間去測量一個工頻電路基本都會顯示類似的震檔波形，其實這個波形是不真實的東西。只是一個無關緊要的瞬間斷續電流的信號，如果用示波器兩通道把這個電流波形與正弦電壓波同時測量顯示出來，就比較容易看明白了。
