【導讀】很多的設計或者研究都是討論不同類型的ADC電源輸入或者驅動方法。顯而易見的是，大家偏重的LDO并不是最佳的方案。介于系統限制因素以及性能要求，采用其他拓?fù)涓佑行?。本文就來探討DC-DC轉換器與ADC電源接口的關系。

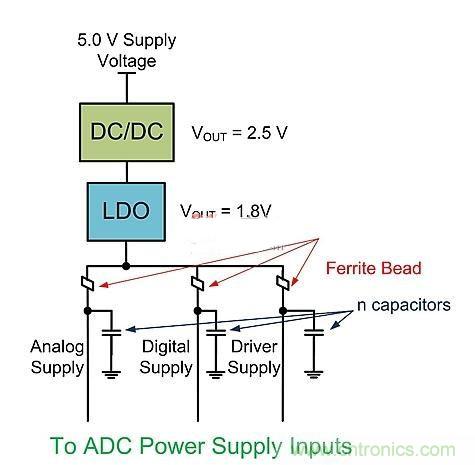

圖1. 至ADC電源輸入 采用DC-DC轉換器和LDO驅動ADC電源輸入
使用DC-DC轉換器時，重要的是需確保輸出LC濾波器經適當設計，滿足設計的電流要求以及DC-DC轉換器的開關頻率要求。 此外同樣重要的是，應保持電流開關路徑上具有極短的電流返回環路，且環路緊密圍繞DC-DC轉換器。 這部分內容我們將僅作概要討論，并討論ADC數字化數據的FFT期間出現的影響。首先，我們來看看功耗，就像之前的文章中中我們所做的那樣。 本例中，我們假定輸入采用5.0 V供電軌，并使用ADP2114 DC-DC轉換器和ADP1741 LDO。 可以下載該器件的ADIsimPower工具，來計算ADP2114的功耗。 該工具將幫助我們計算ADP2114的功耗，并生成原理圖與設計。 對于本例，我們將只討論此工具計算的功耗。
讓我們再次考慮AD9250;該器件所要求的總電流為395 mA，輸入電源電壓為5.5 V，輸出電壓為2.5 V，并在工具中選擇“功效最高”設計(見下文圖2)。

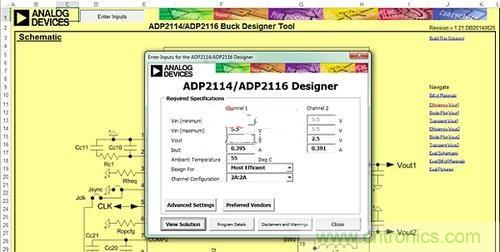

圖2. ADP2114/ADP2116 ADIsimPower Designer工具
功耗為37 mW。 這比之前我們所看的那個示例的功效要高多了! 這就是DC-DC轉換器引人入勝的原因之一。 結束本示例之際，讓我們來計算ADP1741的功耗;現在我們可以從ADP2114獲得2.5 V電源電壓。
[page]
這種情況下，ADP1741功耗為(2.5 V – 1.8 V) x 395mA = 276.5 mW。 這意味著最大結溫Tj將等于TA + Pd x θ ja = 85℃ + 276.5 mW x 42℃/W = 96.61℃;該數值大幅低于ADP1741的最大結溫額定值150℃。 相比前一個示例，本示例的工作條件要好得多。 那么結論是什么呢? 使用DC-DC轉換器時，必須考慮某些因素。 由于DC-DC轉換器是一個開關器件，因此需要考慮到開關瞬態會表現為ADC輸出頻譜中的雜散(如圖3所示)。

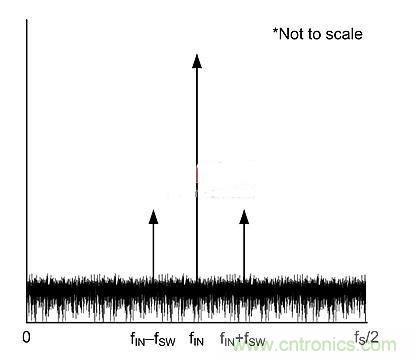

圖3. 帶開關雜散的數字化ADC數據FFT
這些開關雜散的開關位置取決于DC-DC轉換器的開關頻率以及ADC的輸入頻率。 開關雜散會與輸入信號相混合，而雜散會在fIN – fSW和fIN + fSW處產生。 好消息是，若設計得當，可最大程度減小這些雜散的幅度;在很多情況下，雜散幅度可以減小至低于ADC頻譜中的諧波或其它雜散，因而可忽略。 ADIsimPower工具提供了原理圖以及布局布線建議，從而用戶可獲得最優設計，最大程度降低DC-DC轉換器的開關動作影響(參見圖4和圖5)。

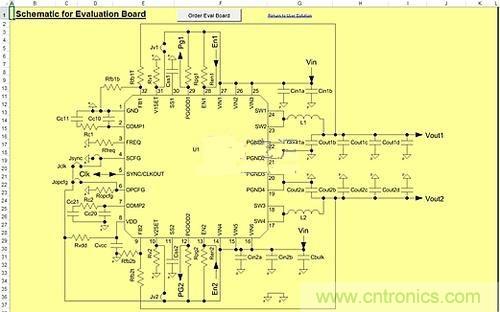

圖4. ADP2114建議原理圖

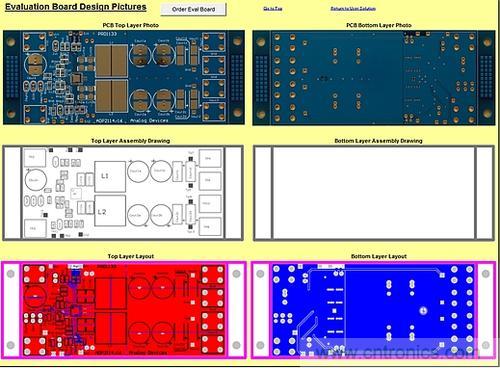

圖5. ADP2114建議布局布線
