【導讀】東芝已推出了肖特基二極管DSF01S30SL（低VF）和DSR01S30SL（低IR），可應用于智能手機和可穿戴式器件等移動設備的電源電路中。SOD-962（SL2，0.62×0.32mm）封裝屬于小型封裝，其體積僅為工業標準SOD-882封裝的三分之一，所以適用于高密度安裝。
圖1：東芝肖特基二極管SOD-962（SL2）
特性/輪廓圖
特性
●低正向電壓：VF=0.41V（典型值） @IF=100mA（DSF01S30SL）
●低反向電壓：IR<350nA（典型值） @VR=30V（DSR01S30SL）
●超低電容快速開關：
Ct=9.3pF（典型值）（DSF01S30SL）
Ct=8.2pF（典型值）（DSR01S30SL）
●使用SOD-962封裝的最佳高密度安裝（SL2，0.63×0.32mm）
輪廓圖

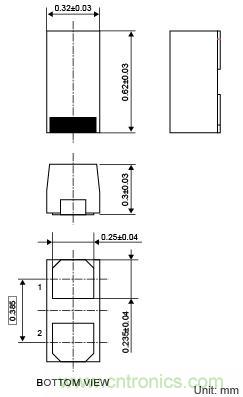

圖2：東芝肖特基二極管輪廓圖
應用/電路實例
應用
移動計算設備（智能手機、可穿戴式設備等）
電路實例
圖3：電路實例
主要規格

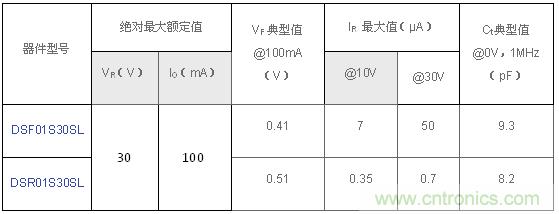

圖4：東芝肖特基二極管DSF01S30SL和DSR01S30SL的主要規格
特性曲線

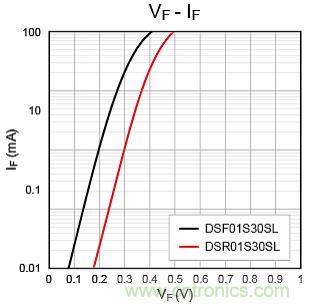

圖5：東芝肖特基二極管DSF01S30SL和DSR01S30SL的特性曲線

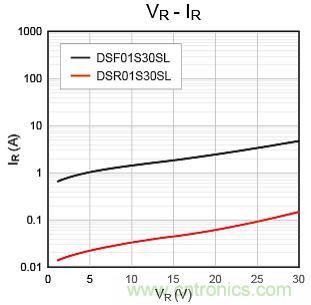

圖6：東芝肖特基二極管DSF01S30SL和DSR01S30SL的特性曲線
