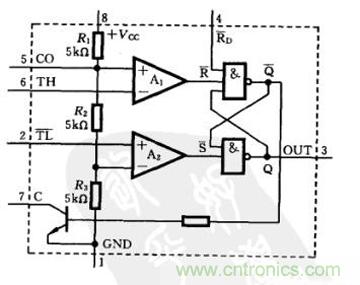

【導讀】首先介紹下555的內部電路電路結構，如下，其中，三極管起控制作用，A1為反向比較器，A2為同向比較器，比較器的基準電壓由電源電壓+Vcc及內部電阻的分壓比決定。RS觸發器具有復位控制功能，可控制三極管的導通與截止。
555內部電路
>>>>觸摸開關電路

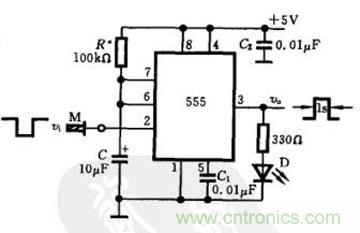

555組成單穩態觸發器可以用作觸摸開關，電路如下，其中M為觸摸金屬片或者導線，無觸發脈沖輸入時，555的輸出V0為“0”，發光二極管D不亮。當用手觸摸金屬片M時。相當于端口2輸入一個負脈沖，555的內部比較器A2翻轉，使輸出V0變?yōu)楦唠娖?ldquo;1”，發光二極管亮，直至電容C上的電壓充到Vc=2Vcc/3為止。二極管亮的時間Tp=1.1RC=1.1s。下圖中電路可用于觸摸報警，觸摸報時，觸摸控制等，電路輸出信號的高低電平與數字邏輯電平兼容。圖中，C1為高頻濾波電容，以保持2Vcc/3的基準電壓穩定，一般取0.01uF, C2用來濾波電源電流跳變引入的高頻干擾，一般取0.01uF ~0.1uF.
>>>>分頻電路

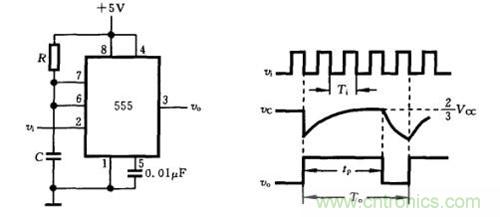

由555組成的單穩態觸發器可以構成分屏系數很大的分頻電路，如下圖，設輸入信號Vi 為一列脈沖串，第一個負脈沖觸發2端后，輸出V0變?yōu)楦唠娖?，電容C開始充電，如果RC>>Ti ,由于Vc 未達到2Vcc/3, V0將一直保持為高電平，T截止。這段時間內，輸入負脈沖不起作用。當Vc 達到2Vcc/3時，輸出V0很快變?yōu)榈碗娖?，下一個負脈沖來到，輸出又跳為高電平，電容C開始充電，如此周而復始。
輸出脈沖延遲時間tp=1.1RC 輸出脈沖周期T0=NTi
分頻系數N主要由延遲時間tp決定，由于RC時間常數可以取得很大，故可獲得很大的分頻系數。
>>>>兩級定時器

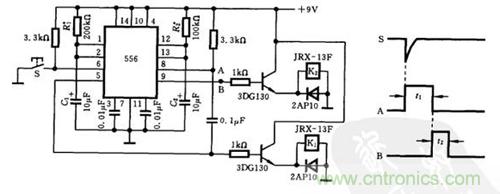

如下是由一片556（雙555）組成的兩級定時器電路，第一級定時器被開關S觸發時產生延遲脈沖A驅動繼電器K1, A的延遲時間 t1 = ~1.1 R1xC 1
A 脈沖結束時產生的負跳變又觸發第二級定時器，產生延時脈沖B,驅動繼電器K2 ,B 的延遲時間 t2= ~ 1.1R2xC2
這樣，每觸發一次開關S，可自動完成繼電器K1和K2的啟動與復位，因此該電路可以實現時序操作及控制。
