【導(dǎo)讀】在年關(guān)將至的時(shí)候，三星舉辦了Galaxy Note 7自燃的說(shuō)明會(huì)，說(shuō)明會(huì)由三星移動(dòng)業(yè)務(wù)總裁高東真以及三個(gè)第三方質(zhì)檢機(jī)構(gòu)聯(lián)合為媒體來(lái)解讀為何手機(jī)爆炸的原因。
【三星官方發(fā)聲】
高東真在發(fā)布會(huì)中表示：為了再現(xiàn)市面上手機(jī)損毀的場(chǎng)景，三星采用了700個(gè)工程師，對(duì)20萬(wàn)部整機(jī)和3萬(wàn)只電池做了 測(cè)試。在模擬用戶實(shí)際使用情況下，整機(jī)和電池都出現(xiàn)了相似比例的損毀。因此，我們推斷， 電池發(fā)生燒損。第一次召回的A公司電池和第二次召回的B公司電池，損毀原因不同，電池毀壞原理。電池A是由于負(fù)極板受到壓迫所致的問題而產(chǎn)生的燃燒；而電池B是由于在正極端的負(fù)極板銅箔融化，主要原因是超聲波的焊接產(chǎn)生的毛刺而引起的電池短路。
【第三方質(zhì)檢 UI公司 檢測(cè)結(jié)果】
UL公司應(yīng)三星要求，對(duì)于A公司和B公司的電池都進(jìn)行了分階段性檢驗(yàn)。對(duì)于A公司，組裝和工序上的問題和設(shè)計(jì)上的問題交叉發(fā)生。通過(guò)現(xiàn)場(chǎng)樣本拆解、CT掃描和電池拆分，發(fā)現(xiàn)電池隔離膜角落區(qū)反復(fù)出現(xiàn)變形，電池右上角出現(xiàn)內(nèi)部短路現(xiàn)象；設(shè)計(jì)上，隔離膜變薄也是造成故障的可能原因。對(duì)于B公司，通過(guò)拆解現(xiàn)場(chǎng)樣本、系統(tǒng)性分析、電池安全邊界特性分析，發(fā)現(xiàn)電池內(nèi)部充電不均勻和短路跡象，外觀上存在陰極缺少絕緣膠帶，絕緣膠片對(duì)準(zhǔn)不良，凸片焊接點(diǎn)存在毛刺等缺陷，和設(shè)備不兼容無(wú)關(guān)?？傊?，電池的設(shè)計(jì)和制造問題導(dǎo)致Note 7設(shè)備的現(xiàn)場(chǎng)故障。
【第三方質(zhì)檢 Exponent公司 檢測(cè)結(jié)果】
Exponent首席科學(xué)家Kevin White博士表示：Exponent公司對(duì)三星 Note 7 終端使用的兩種電池進(jìn)行了全方面的檢測(cè)。電池燃燒為內(nèi)部短路造成。

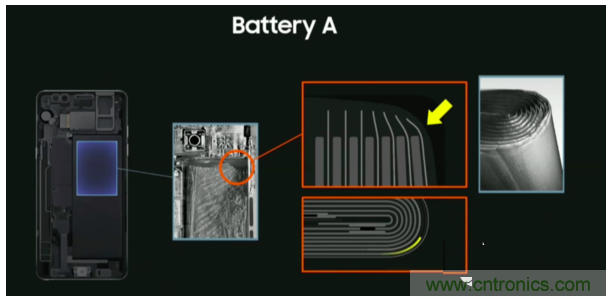

電池A：電池邊角擠壓變形觸及陰極造成短路。推測(cè)電池袋（外殼）的設(shè)計(jì)問題，造成不同的 電容，受熱不均勻，從而邊角變形而短路。

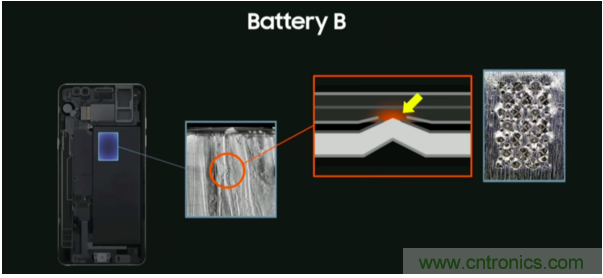

電池B：電池陽(yáng)極有設(shè)計(jì)缺陷和焊接處的缺陷，使得陰陽(yáng)極相觸短路。一些電池還被查到陽(yáng)極 沒有保護(hù)的絕緣膠帶，這加劇了電池的問題。
【第三方質(zhì)檢 TUV公司 檢測(cè)結(jié)果】
TUV 在三星的多個(gè)供應(yīng)鏈以及生產(chǎn)線中，對(duì)電池生產(chǎn)環(huán)境，檢查程序，電池尺寸，電池安全狀態(tài)都進(jìn)行了檢測(cè)并表示并沒有發(fā)現(xiàn)問題。中越韓三地的供應(yīng)鏈抽查500個(gè)電池樣品以及運(yùn)輸過(guò)程中的150個(gè)樣品均通過(guò)了TUV的質(zhì)檢測(cè)試。
【三星官方道歉反思】
在發(fā)布會(huì)的最后高東真表示：承認(rèn)Note 7燒毀原因在電池，并對(duì)沒有在Note 7在最終上市前來(lái)確認(rèn)設(shè)計(jì)問題而帶來(lái)的一系列影響而深感痛心。高東真表示三星電子會(huì)在以 后多注意品控管理等問題，構(gòu)建品質(zhì)第一的經(jīng)營(yíng)體系。為了避免類似的問題發(fā)生，組建了來(lái)自 業(yè)界學(xué)界的專家組成顧問團(tuán)。在未來(lái)的日子里為電池安全標(biāo)準(zhǔn)提出了八點(diǎn)安全測(cè)試以及電池安 全設(shè)計(jì)標(biāo)準(zhǔn)，并對(duì)產(chǎn)品硬件設(shè)計(jì)提高標(biāo)準(zhǔn)還有軟件安全算法的優(yōu)化。高真東表示希望以此次做 為契機(jī)，來(lái)增強(qiáng)行業(yè)鋰電池安全。
