【導讀】使用發光二極管(LED)前，辨識LED管腳的極性十分必要，本文介紹了快速辨別LED極性的方法，包括通孔封裝和表面貼裝兩種器件類型。
使用發光二極管(LED)的時候，首先要區分LED管腳的極性，才能進行焊接。一般廠家都會在LED表面上做一些正負極標記，方便識別。
通孔封裝

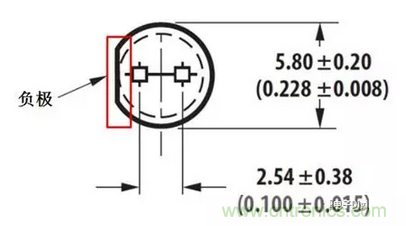

以 Broadcom 公司的發光二極管 HLMP-EG3G-VX0DD 為列， 可以通過兩種外觀識別的方法去確認它的正負極。如下圖所示，首先我們可以觀察二極管的底部，平坦的那一面是負極。

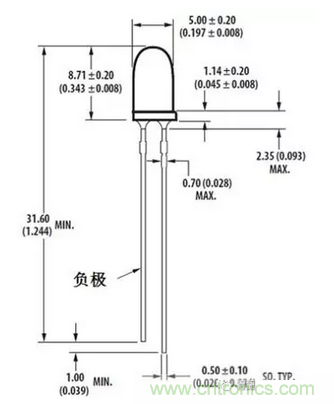

其次，也可以通過引腳的長短來判斷正負極，引腳短的那一邊是負極，如下圖所示。
表面貼裝

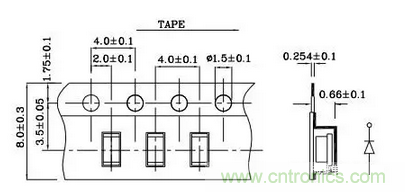

表面貼裝的發光二極管可以根據數據手冊的信息去判斷。幾乎所有表面貼裝的發光二極管都會有一個標記顯示極性，下圖是一些標記的例子。
此外，很多數據手冊上也會顯示發光二極管在封裝中的方向，下圖為SunLED產品的例子。
來源：Digi-Key
