在非隔離電源方案中，基礎拓?fù)涞腂uck、Boost、Buck-Boost電路中，前兩種已經在前面章節進行了詳細描述。很多工程師對Buck和Boost電路都特別熟悉，只是對Buck-Boost不熟悉。
Buck表示降壓，Boost表示升壓，那么顧名思義，Buck-Boost表示升降壓。作為基本拓?fù)浣Y(jié)構的Buck-Boost電路雖然可以升降壓，但是輸出跟輸入比確實一個極性相反的電壓，即：產生一個負壓。
Buck-Boost電路是一種常用的DC/DC變換電路，其輸出電壓既可低于也可高于輸入電壓，但輸出電壓的極性與輸入電壓相反。下面我們詳細討論理想條件下，Buck-Boost 的原理、元器件選擇、設計實例以及實際應用中的注意事項。
電路原理

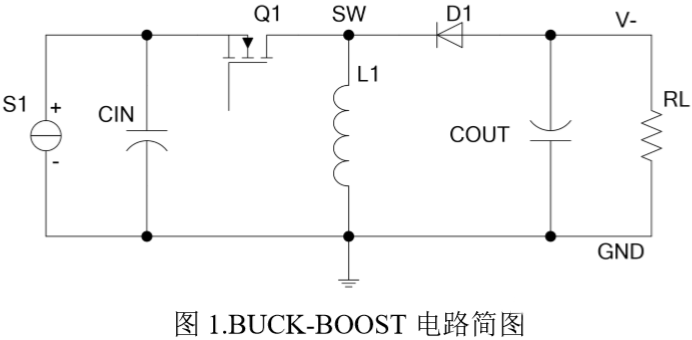

Buck-Boost電路簡圖如圖1。

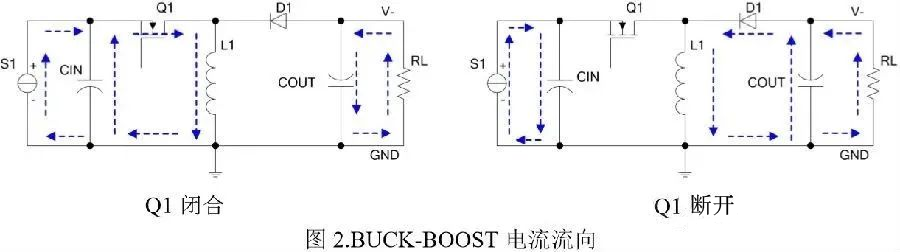

當功率管Q1閉合時，電流的流向見圖2左側圖。
輸入端，電感L1直接接到電源兩端，此時電感電流逐漸上升。導通瞬態時di/dt很大，故此過程中主要由輸入電容CIN供電。輸出端，COUT依靠自身的放電為RL提供能量。當功率管Q1關斷時，電流的流向見圖2右側圖。輸入端VIN給輸入電容充電。輸出端，由于電感的電流不能突變，電感通過續流管D1給輸出電容COUT及負載RL供電。
系統穩定工作后，電感伏秒守恒。Q1 導通時，電感電壓等于輸入端電壓VIN；Q1關斷時，電感電壓等于輸出端電壓VOUT。設T為周期，TON為導通時間，TOFF為關斷時間，D為占空比（D=TON/T），下同。由電感伏秒守恒有：
由此可得：
占空比小于0.5時，輸出降壓；占空比大于0.5時，輸出升壓。以上式子只考慮電壓的絕對值，未考慮輸出電壓的方向。
元器件計算及各點波形（電感電流連續模式）
以下均在電感電流連續模式下討論，即CCM。

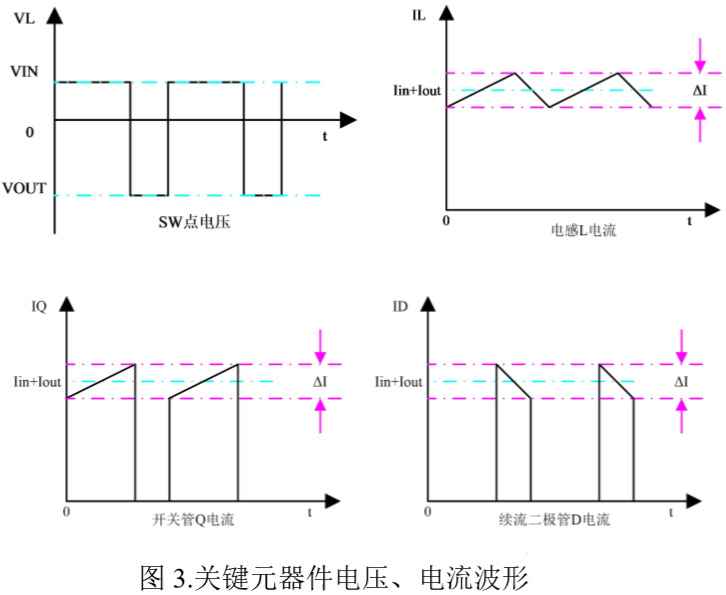

首先我們先看一下各點理想情況下的波形：
電感 L1
通常ΔI可以取0.3倍的IIN+IOUT，在導通時，電感的電壓等于輸入電壓，電感感量可由下式計算：
若按上述感量選擇電感，則流過電感的峰值電流：
實際應用應留有一定的余量，電感的電流能力通常取1.5*（IIN+IOUT）以上
續流二極管D1
當Q1導通時，續流二極管的陰極SW點電壓為VIN，續流二極管的陽極電壓為-VOUT，故D1承受的電壓為：
當Q1關斷時，續流二極管續流，電流的峰值為ILPEAK，平均電流為IOUT。
由于二極管在高溫下漏電容易造成芯片的損壞，故通常要留有一定的余量，其中電壓建議1.5倍的余量。
功率管Q1
當Q1關斷時，SW點電壓被鉗位到-VOUT，故功率MOS承受的最大電壓：
當Q1導通時，Q1的電流峰值為ILPEAK，平均電流為IIN。
輸入電容
輸入電容紋波電流有效值可用下式計算：
如果設CIN電容在MOS導通時，電壓跌落不超過ΔV1，則可用下式計算最小容量：
設計實例
要求
輸入電壓10～14V，輸出電壓-5V，輸出電流1A，選取合適的芯片，并計算主要元器件參數。
解決步驟
1.計算輸入電流：輸出功率約5W，輸入最大電流，假設80%的效率，則輸入電流為 5W/0.8/10V=0.625A；：
2.計算輸入峰值電流：1.15*(1A+0.625A)=1.87A；
3.計算功率管、續流肖特基管峰值電壓：|-5V|+|14V|=29V；
4.選擇合適的芯片，可選耐壓為40V左右，電流能力大于2A以上的BUCK降壓芯片，此處選擇XL4201；
5.計算10V時的占空比：D=5V/(5V+10V)=0.33；
6.計算電感量：L=0.33*10V/(0.3*150KHz*(1A+0.625A))=45uH；
7.計算最小電流能力IL=1.5*(1A+0.625A)=2.44A，選用47uh/3 電感；
8.肖特基二極管耐壓要大于29V，平均電流1A，峰值電流約1.87A，可選SS36；
9.輸入電容紋波電流有效值：ICINRMS=0.625A*sqrt((1-0.33)/0.33)=0.89A，“sqrt”代表根號；
10.假設輸入電壓最大跌落0.05V，則CIN=(1-0.33)*0.625A/(0.05V*150KHz)=56uF，選用47uF電解電容；
11.輸出電容紋波電流有效值：ICOUTRMS=1A*sqrt(0.33/(1-0.33))=0.70A；
12.假設輸出放電電壓最大跌落0.05V，則COUT=0.33*1A/(0.05V*150KHz)=44uF，選用100uF電解電容。
實際電路可參考下圖：
注意事項
1. 芯片與肖特基二極管D1的耐壓均要大于輸入電壓與輸出電壓絕對值之和；
2. CINB與C1為芯片提供純凈電源，CINB可以選用10uF以上電容即可；
3. 芯片的GND引腳與輸入、輸出功率地不是同一屬性，注意區分；
4. BUCK-BOOST電路的效率要低于單純的BUCK或BOOST電路，實際使用時要注意多留余量。
