【導讀】相信很多學習電子的學生甚至是電子工程師都對公式有恐懼癥，本文就來為你解決公式記憶的疑難雜癥。本文詳細列出了常用的射頻單位轉換公式，1.從伏特到dBm的轉換；2.從dBm/Hz到dBm的轉換。

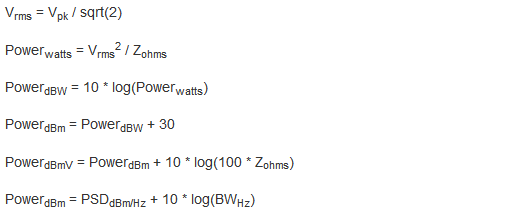

常用的射頻單位轉換公式如下所示：
提示：Zohms 代表設備的輸入阻抗，BWHz 代表用戶關注的帶寬范圍，PSDdBm/Hz 代表功率譜密度。
以下為使用射頻單位轉換公式的情境示例。
1.從伏特到dBm的轉換

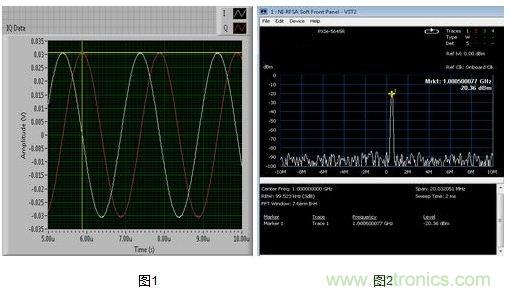

由矢量信號收發器（VST）所產生的單音信號，其頻率與載波有500 kHz的偏差，IQ信號產生速率為120 MS/s，輸出功率約為-20 dBm。該信號經由RF IN口反饋輸入至VST設備，其I/Q電平測量結果如下圖1所示，功率測量結果如圖2所示。

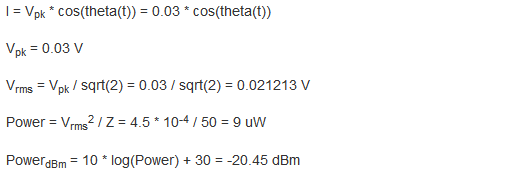

根據以上轉換等式，我們可以發現信號功率的時域測量結果與頻域的計算結果基本一致。
2.從dBm/Hz到dBm的轉換

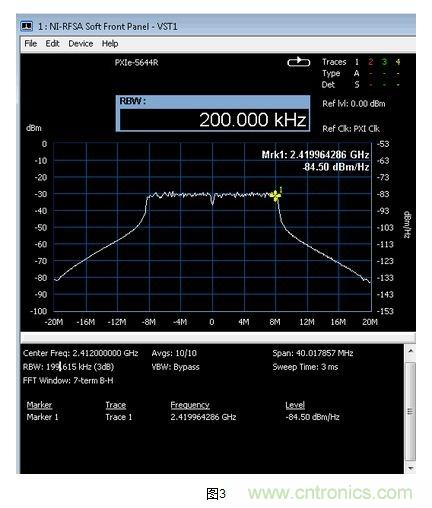

使用矢量信號收發器（VST）捕獲到的頻譜測量結果如圖3。在標記1處的功率譜密度為-84.50 dBm/Hz。
