【導讀】大家應該都有接觸過Intel等公司的Designguide，對于串行總線，他們一般會有一個要求是TX與TX走一起，RX與RX走一起，或者規定如果RX與TX在同一層的話需要非常大的間距。為什么會有這樣的要求呢？那我們就需要弄清楚近端串?dāng)_與遠端串?dāng)_了。
如上一章所見，容性耦合產生的電流分成兩半，一半往近端一半往遠端，而感性耦合產生一個往近端的電流。于是，我們會看到一個這樣的現象：

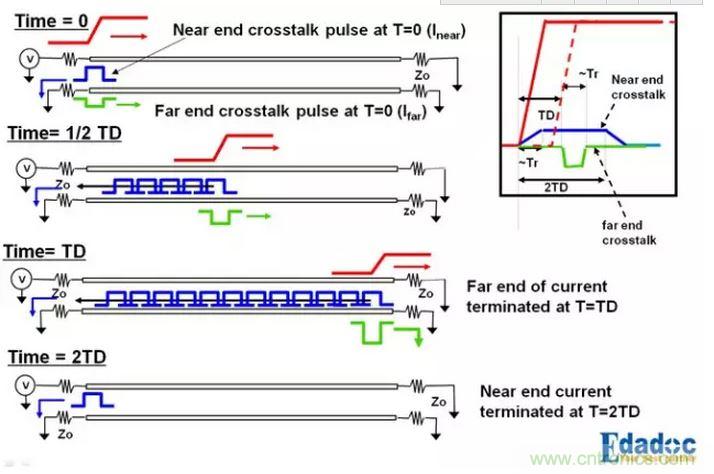

近端得到了一個持續的噪聲，而由于累加的原因，遠端得到了一個類似于脈沖的噪聲。

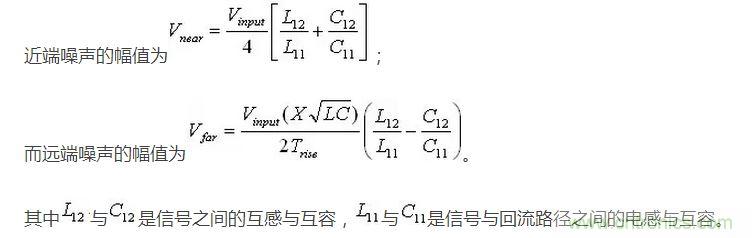

關于兩個公式，我們不需要去記住，我們只需要知道它告訴了我們什么：攻擊信號的幅值影響著串?dāng)_的大?。粶p小串?dāng)_的途徑就是減小信號之間的耦合，增加信號與其回流平面之間的耦合。
[page]

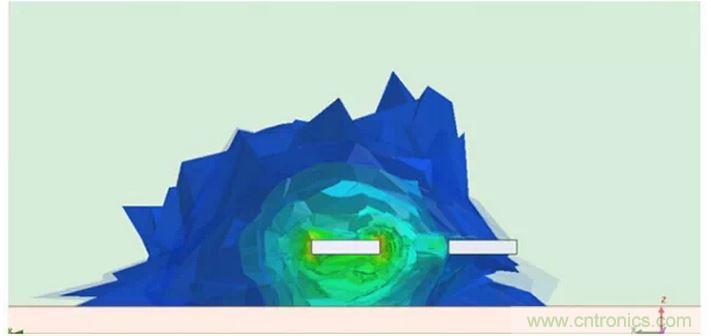

有圖為證：

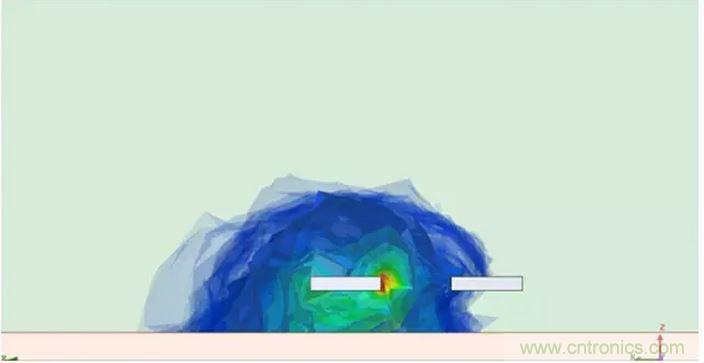

兩張圖的線寬與線距是相同的。區別在于第二張圖走線與參考平面更近。
還有一點很重要的隱藏在公式中，如果兩線附近為同一種介質的話，有
，也就是說，帶狀線是不存在遠端串?dāng)_的！而串行總線的輸入阻抗與輸出阻抗通常都為100Ω，這樣近端串?dāng)_就不會由源端反射至接收端。所以，將串行總線的RX與TX分開，能減小串?dāng)_對串行總線的影響。
，也就是說，帶狀線是不存在遠端串?dāng)_的！而串行總線的輸入阻抗與輸出阻抗通常都為100Ω，這樣近端串?dāng)_就不會由源端反射至接收端。所以，將串行總線的RX與TX分開，能減小串?dāng)_對串行總線的影響。
