【導讀】工程師在工作中經常會用到萬用表測電阻，或者測試電壓和電流。而最長用到的測試方法還有四探針測電阻法，那么用萬用表測電阻和四探針測電阻，這兩種測試方法有什么不同？本文將為你總結和分析這其中的區別。

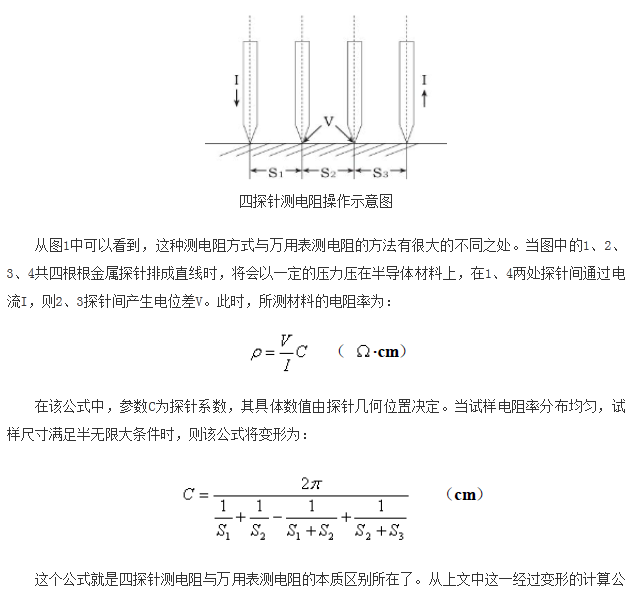

首先我們來看一下四探針測電阻的操作模式和測量原理。這種測電阻技術的實際操作方式如下圖所示。
式里可以看到，參數S1、S2、S3分別代表的是探針1與2、2與3、3與4之間的間距。這里有一個問題需要我們注意，那就是探頭系數由制造廠對探針間距進行測定后確定，并提供給用戶。每個探頭都有自己的系數，參數C的數值可以約等于6.28±0.05，其計算單位為cm。當S1=S2=S3=1mm時，C=2π。若電流取I=C時，則ρ=V可由數字電壓表直接讀出。

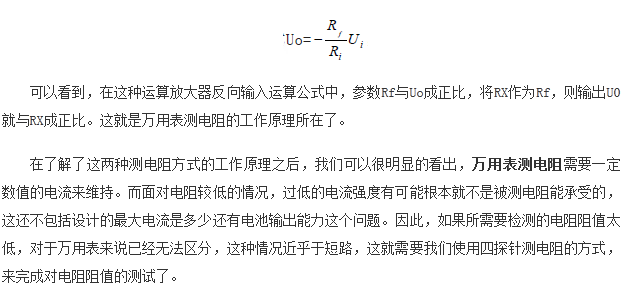

在了解了四探針測電阻的工作原理之后，接下來我們?cè)賮砜匆幌氯f用表測電阻的原理，無論是什么型號的數字萬用表，在進行電阻的測量時，其本身所主要運用到的是運算放大器反向輸入運算公式，該公式可以寫為：
