【導讀】隨著TWS耳機爆發式的增長，對耳機及電池盒的續航提出了更高的要求，一般可以從以下幾點去提高續航：
1) 使用更大容量的電池來提高續航能力，缺點在于耳機及電池盒小巧的體積很難容下大體積的電池，同時大容量電池會過重。
2) 提高工作效率，減少器件的漏電流。耳機芯片可以選用BQ25150A類似的只有400-nA 漏電流的線性充電芯片。充電盒芯片可以選用BQ25619類似的只有幾個微安漏電流的開關充電芯片，提高充電速度以及改善熱問題。
3) 優化系統，減少損耗，增加續航時間。
下面，我們從第三方面去介紹TI的電流采樣芯片在優化系統，減少損耗上的應用。

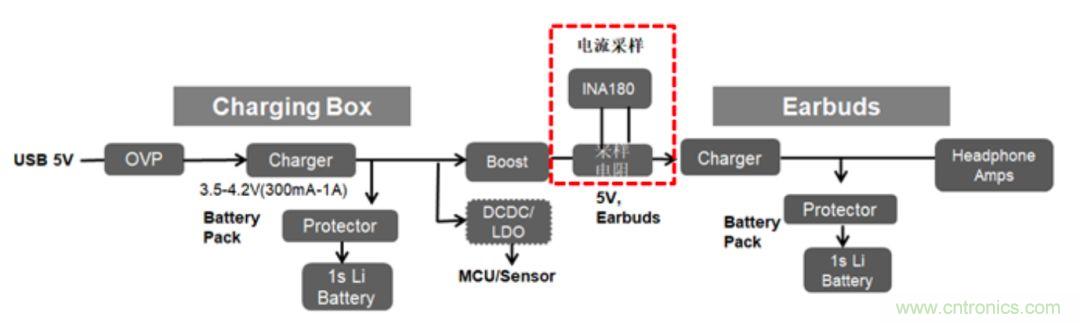

圖一是一個典型的TWS耳機系統框圖。其中紅色電流采樣部分，是為了在小電流，一般會低于5mA，將升壓電路關閉，從而減少損耗。
圖一
電流采樣電路一般會采用2種方式：

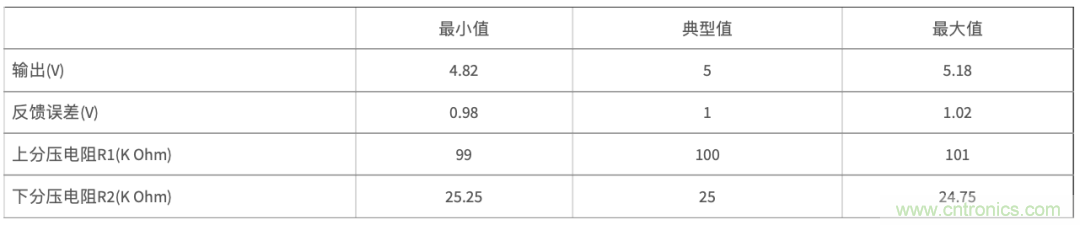

1) 采用1歐姆左右的采樣電阻，簡單方便，直接可以讀取電阻上的電壓給MCU，從而控制升壓電路的開關。但是1歐姆的電阻也會帶來更大的壓降，當給耳機充電電流減小到5mA左右，電阻上的壓降只有5mV，不會有什么影響。當耳機的充電電流加大，2只耳機上的充電電流相加可能會達到300mA或以上，電阻上的壓降就有300mV，不能忽略不計了。下面的表格計算了一個升壓芯片的誤差，包括反饋誤差2%和分壓電阻誤差1%，從計算可以看出來輸出電壓最大偏差+/-0.18V，為了輸出端得到一個穩定的5V電壓需要考慮電阻上300mV的壓降，輸出電壓需要加上300mV，最大會達到5.48V，在輕載的時候，這個電壓會給后端系統帶來相當大的風險。

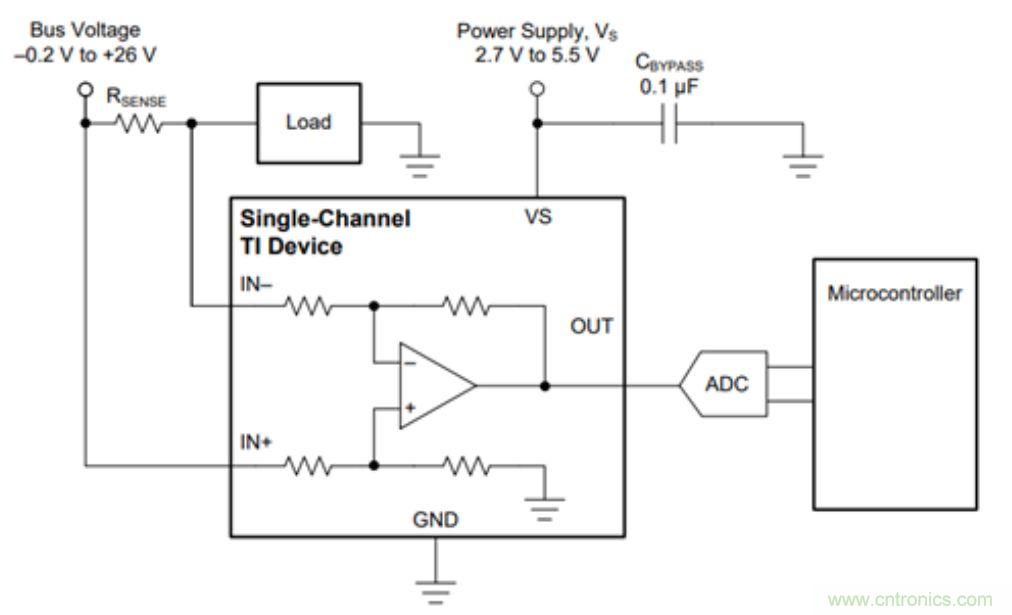

2) 采用電流檢測芯片，如下圖二所示為TI的INA系列電流檢測芯片的框圖，有如下優點：
a. 外置的電流采樣電阻可以使用毫歐級別的阻值，從而極大的降低電阻上的壓降。減少損耗的同時，保證輸出電壓的精度。
b. 最小電流精度可以做到全量程1%左右，從而很容易的實現小電流關斷，同時可以讓耳機電池充的更滿一些，提高續航。
c. 有SC70, SOT563,DSBGA及UQFN等小封裝選擇，外圍簡單，靈活方便。
d. 如果想對2個耳機分別監測，還可以采用雙通道的INA2180A2芯片。
圖二
以下四顆物料可以根據需求選擇，其中INA2180是雙通道的，可以同時檢測2個耳機的電流。
本文轉載自德州儀器。
