【導讀】可調電容是可變電容器，用于在生產制造或使用過程中對射頻電路進行校準。這些元件能夠?qū)崿F(xiàn)可變調諧——如振蕩器頻率值或上升和下降時間。如果器件參數在使用壽命中出現漂移，維修人員可根據需要通過可調電容來重新校準電路。對于像核磁共振成像（MRI）這樣的敏感應用，任何時間或溫度上的不穩定都可能影響圖像輸出，在此情況下，可調電容的選用就顯得尤為重要。
可調電容是可變電容器，用于在生產制造或使用過程中對射頻電路進行校準。這些元件能夠?qū)崿F(xiàn)可變調諧——如振蕩器頻率值或上升和下降時間。如果器件參數在使用壽命中出現漂移，維修人員可根據需要通過可調電容來重新校準電路。對于像核磁共振成像（MRI）這樣的敏感應用，任何時間或溫度上的不穩定都可能影響圖像輸出，在此情況下，可調電容的選用就顯得尤為重要。
本質上講，當患者做核磁共振掃描時，在磁場作用下，質子在其體內的分子排列上作定向旋轉。當在均勻磁場中對質子施加一個短的、由計算機產生的射頻信號時，質子就會被"推移"而打破原有排列。停止信號施加后，質子又恢復到原來的排列狀態。質子在重新排列的過程中釋放能量，通過對這些能量的測量可以識別不同類型的分子以及這些分子在體內的位置。而可調電容可將TX和RX線圈調整到Larmor頻率，即能量釋放的頻率。因此，可調電容器的調諧在核磁共振成像精確度上具有舉足輕重的作用。

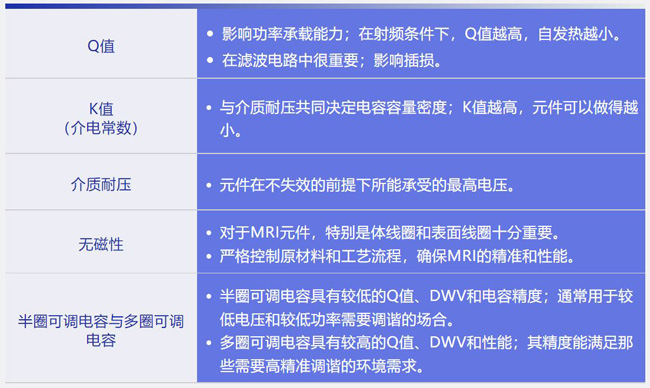

為了滿足核磁共振成像的高要求，挑選可調電容器時需考慮以下重要因素：
核磁共振成像對于組件有著嚴格的非磁性要求。除了嚴格挑選的材料外，樓氏電容（KPD）旗下品牌Voltronics還研發了一種獨特的測試裝置，可在核磁共振成像工作頻率下，進行Q值和RF電壓擊穿測試。得益于此測試裝置，樓氏電容（KPD）研發出了滿足核磁共振成像嚴格要求的專業元件。
（來源：Knowles樓氏電容）
