【導讀】薄膜電阻（Thin Film Resistor）通過物理/化學氣相沉積（PVD/CVD）工藝，在陶瓷基板（Al?O?或AlN）表面形成納米級（50-250nm）金屬或合金薄膜（如NiCr、TaN）。
一、薄膜電阻技術原理與核心優勢
1.1 技術原理
薄膜電阻（Thin Film Resistor）通過物理/化學氣相沉積（PVD/CVD）工藝，在陶瓷基板（Al?O?或AlN）表面形成納米級（50-250nm）金屬或合金薄膜（如NiCr、TaN）。其核心工藝鏈包含：
基板預處理：表面粗糙度Ra<0.05μm（SEMI標準）
薄膜沉積：磁控濺射工藝實現±3%厚度均勻性
激光修調：Nd:YAG激光刻蝕，精度±0.5μm（MIL-STD-883標準）
鈍化封裝：SiO?/Si?N?保護層，耐濕性達85℃/85%RH 1000h
電阻值計算公式：
其中ρ為材料電阻率，L/W為有效長寬比，t為膜厚（數據來源：Vishay技術白皮書2024）。
二、性能優勢與場景適配性

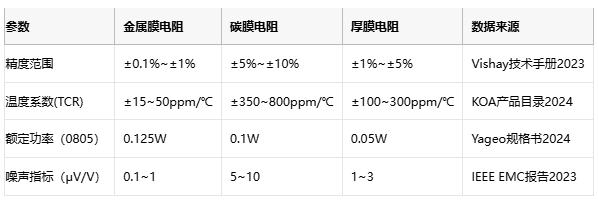

2.1 性能對比矩陣
2.2 核心應用場景
醫療電子
核磁共振梯度放大器：匹配精度±0.005%，TCR<±10ppm/℃
植入式設備：生物兼容性封裝，通過ISO 10993認證
航空航天
星載計算機：耐輻射>100krad（ESA標準ESCC 4001）
航空慣導系統：振動耐受>50g（MIL-STD-810H）
汽車電子
電池管理芯片：AEC-Q200 Grade 0（-55℃~175℃）
激光雷達接收電路：噪聲<0.2μV/V
工業控制
PLC模擬模塊：0.01%/年的長期穩定性
伺服驅動器：脈沖功率耐受100倍額定值
三、成本模型與選型策略

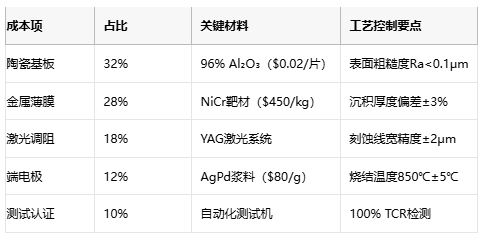

3.1 成本結構拆解（以0402封裝1kΩ±0.1%為例）
3.2 選型核心法則
參數匹配
高精度ADC電路：選擇TCR<±10ppm/℃的NiCr材料
高頻射頻前端：優先叉指結構（分布電感<1nH）
可靠性驗證
汽車電子：需通過AEC-Q200 Grade 1（3000次溫度循環）
工業級：符合IEC 60115-8濕熱測試標準
封裝適配
01005微型封裝：可穿戴設備優選（尺寸0.4×0.2mm）
2512功率封裝：耐受功率提升至0.5W（基板熱導率>24W/mK）
四、國際/國內頭部原廠對比

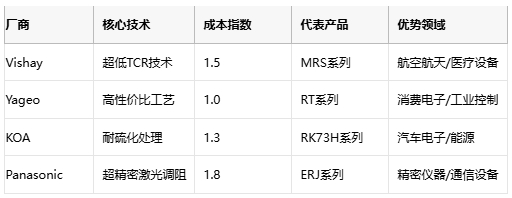

4.1 國際廠商技術布局

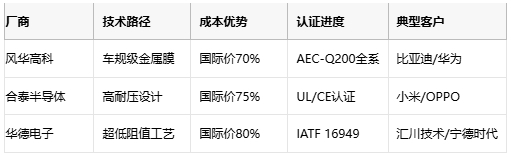

4.2 國內廠商突破路徑
4.3 成本-性能矩陣
五、技術趨勢與產業展望
材料創新
石墨烯復合薄膜：實驗室階段TCR<±2ppm/℃（Nature Materials 2023）
非晶金屬玻璃：耐脈沖能力提升至1000倍額定功率
工藝革命
原子層沉積（ALD）：膜厚控制精度±0.3nm
3D異構集成：電阻-電容-電感一體化器件
智能化升級
數字可編程電阻：支持I2C/SPI接口，分辨率16bit
自感知電阻：內置溫度/應力傳感器
綠色制造
無鉛化工藝：符合RoHS 3.0修訂版
再生氧化鋁基板：碳排放降低40%（ISO 14064認證）
免責聲明：本文為轉載文章，轉載此文目的在于傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯系小編進行處理。
