【導讀】考慮到了電路布局對性能的所有可能的影響，設計人員可以做些什么來確保版圖避免振蕩、失真和總體信號質量低下呢？下面的基本版圖和旁路電容設計指南“設計規則13條”可能頗有裨益。
1） RTM （仔細閱讀產品手冊）。放大器的數據手冊一般都會給出它的最小穩定增益要求。該指標至關重要，如果放大器的工作增益小于推薦的最小穩定增益，就可能產生振蕩。
2）采用一個接地平面。這是為元件提供低感性接地連接的最好方法。
3） 去掉放大器下面和周?chē)慕拥仄矫?，去掉敏感引腳附近的接地平面。去掉高速放大器輸入輸出引腳附近的接地平面，可以減少雜散電容。同樣，去掉放大器下面和周?chē)慕拥仄矫嬉埠苡袔椭?br />
4） 采用表面貼裝元件。這類元件的引腳電感很小。

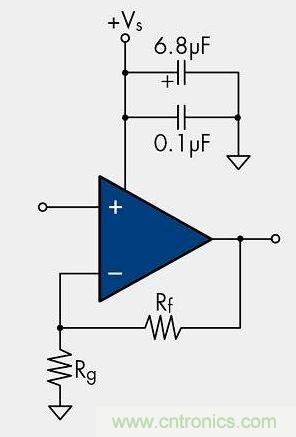

圖題：一個單電源放大器示例
5） 盡可能縮短引腳長度。 縮短引腳長度可以減少放大器反相輸入端的串聯電感。
6） 避免使用插槽。避免使用插槽，或者最多使用嵌入式插槽 （flush-mount），以減少電感。
7采用推薦的反饋電阻值。在使用電流反饋放大器時，這一點十分重要。
8） 不要在放大器的直接反饋回路中使用非線性元件 （如電容器） 。
9） 采用一個反饋電阻來實現單位增益配置。而不要使用標準的電壓跟隨（voltage-follower）電路。
10） 使用旁路電容。在每個電源上增加一個旁路電容有助于降低電源引腳處的回流電流路徑阻抗，提高電源噪聲抑制能力，并對電源走線進行高頻過濾。大多數廠商都推薦使用6.8uF鉭電容和0.1uF陶瓷電容。為獲得最佳性能，應該按照以下規則放置電容：6.8uF電容距電源引腳不超過0.75英寸，0.1uF電容距電源引腳不超過0.1英寸。當兩者的距離增加時，由于走線電感增加，電容的濾波效果下降。不過，這也需要與失真考慮事項進行權衡，因?yàn)閷?shí)驗結果顯示，該距離延長一點點會改善失真性能。
11） 調整旁路電容，減小失真。當單個運算放大器因接地電流路徑而產生失真時，可調整旁路元件，對接地電流進行調節，使其遠離輸入元件。這十分簡單，只需調整旁路電容，使它的接地連接遠離輸入即可。
12）對于視頻濾波器，使串聯端接電阻靠近輸出引腳放置。這樣做可以把寄生電容對濾波器輸出驅動器的影響減至最小，從而避免輸出端出現振蕩。
13） 輸入耦合電容和端接電阻靠近輸入引腳放置，以獲得最佳信號完整性。電路板布局對系統性能的影響非常大，因此，在版圖設計階段，應該謹慎監測，避免失誤。
