【導讀】浪涌保護器為電子設備的電源浪涌防護提供了一種簡便、經濟、可靠的防護方法，通過防浪涌元件(MOV)，在雷擊感應及操作過電壓時，迅速將浪涌能量傳入大地，保護設備免遭損害。那么浪涌防護器有哪些主要的技術參數和要求呢？
TVS(Transient Voltage Suppressor)是一種新型高效的吸收電源進線上尖峰脈沖的器件。TVS又稱TVP，中文譯作瞬變電壓抑制器，事實上是一種特殊的穩壓二極管。當它的兩端經受瞬間的高能量沖擊時，它能以極高的速度把兩端問的阻抗值由高阻抗變?yōu)榈妥杩梗铡珎€瞬間大電流，從而把它的兩端電壓鉗制在一個預定的數值上，保護了后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。正因為如此，其防雷效果也很好。TVS管和穩壓管一樣，是反向應用的。與穩壓管不同的是，TVS管可以承受的最大峰值電流甚至可高達數百安培，最大脈沖功率可以達到5000W，鉗位響應時間僅為10-12，圖1是TVS用于普通電源進線的原理圖。這里采用的是雙向TVS管，它對于電網的尖峰脈沖電壓和雷電疊加電壓等都能有效的吸收。TVS的用途很多，它還可用作防雷以及各種大功率器件的保護和吸收電路。

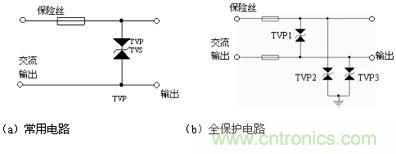

圖1：TVS用于普通電源進線的原理圖
浪涌防護器的主要技術參數包括以下幾個方面：
（1） 防護水平(殘平)Up
浪涌防護器在通過浪涌電流時，保護器兩端的電壓差稱殘壓。防護水平是指在額定放電電流時，防護端的殘壓水平，即瞬時鉗位電壓的鉗制能力。這是選擇浪涌保護器的一個重要指標，因為電氣、電子設備只能承受一定范圍的瞬時過電壓，如電話交換機要求小于1000V，主機控制部份要求<700V，否則有可能導致設備的損壞。
（2） 響應時間ta
浪涌防護器的響應時間必須比浪涌電流的速度快，是浪涌防護器的一項重要指標，它反映浪涌防護器的特性。響應時間越小，抑制浪涌瞬態電壓的速度就越快。一般由計算機控制的電子設備，其浪涌防護器的響應時間應<10ns，這樣才能達到保護電子設備的目的。
（3） 最大浪涌電流(放電容量)Imax
最大浪涌電流是指浪涌防護器處理瞬態過壓的最大工作電流。浪涌電流Imax越大，浪涌防護器的可靠性越高。當然，選擇容量大小決定雷區浪涌的強弱、防護設備的重要性和經濟價值等因素。
（4） 噪音衰耗
浪涌瞬態過壓一般都會引起微波和瞬態高頻噪音，如果浪涌防護器不采用高頻濾波器模塊對微波和高頻噪音進行過濾，就會導致系統紊亂和電子元件老化。這是浪涌防護系統的安全、可靠的一項重要指標。
（5） 保護模式
為保證被防護系統的安全，在三相四線并帶地線的電源中必須采用全模式結構的浪涌防護系統。
（6） 電壓
標稱電壓Un：與被防護系統的額定電壓相符，例如：230/380V。
工作電壓：在電網電壓波動范圍內具備正常運行的能力。
最大持續運行電壓Uc：加在浪涌防護器接線端的最大連續工作電壓的有效值。Uc值必須與標稱電壓相符，在使用說明的規定范圍內。
（7） 浪涌防護能力(壽命)
浪涌防護器在某波形(通常為10kA 8/20μs 20kV波形)下所承受的沖擊次數。
（8） 自動防故障保護
浪涌防護器必須具有自動防故障保護功能。
（9） 絕緣電阻：≥1000MΩ
（10） 浪涌防護器的輔助功能
狀態顯示、音響報警、浪涌計數及遠程監控功能。
（11） 電磁兼容
電磁兼容應符合國際、國內標準。
