【導讀】IRC接口型繼電器在PLC和DCS控制系統中的應用。由于繼電器的使用數量很多，相應的接線工作也顯得比較繁復，稍有不慎便會誤接線--只要使用IRC接口型繼電器配套的橋接片，便可使接線工作減至一半左右。
IRC接口型繼電器主要應用在PLC和DCS控制系統中，作用為輸入輸出點的保護（IO保護）。所以，IRC接口型繼電器已經廣泛應用在電力、冶金、化工、紡織等大量使用PLC或DCS控制的行業。

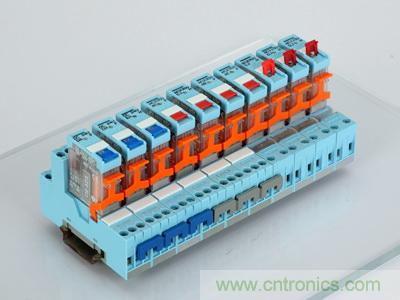

圖1：IRC接口型繼電器
眾所周之，PLC本身是自帶繼電器輸出的，但是其容量很小，一般為0.5A左右，這種等級的容量很難直接驅動負載，這就需要IRC接口型繼電器作為PLC的繼電器輸出與負載之間的接口,讓PLC自帶繼電器來驅動IRC接口型繼電器的線圈，后者的觸點來驅動負載，這樣便實現了PLC自帶繼電器與負載的有效隔離。
PLC的控制點數一般都很多，用普通中間繼電器的話，雖然可以滿足負載容量方面的要求，但是較寬的產品會使控制柜方面的成本處于一個很高的水平；而IRC接口型繼電器連底座寬度僅為15.6mm。而且由于繼電器的使用數量很多，相應的接線工作也顯得比較繁復，稍有不慎便會誤接線--只要使用IRC接口型繼電器配套的橋接片，便可使接線工作減至一半左右。
DCS相對與PLC來說， 一般其控制的點數更多，所以IRC接口型繼電器更加如魚得水。
