電路保護:由壓敏電阻器組成的保護電路設計

發布時間:2014-07-30 責任編輯:sherryyu

【導讀】保護電路設計方法各不相同,本文講解的是由壓敏電阻器組成的保護電路設計。壓敏電阻器在電路中并接在被保護電器的輸入端,壓敏電阻器的阻抗zv與電路總阻抗構成了分壓器等。具體保護設計請看下文。

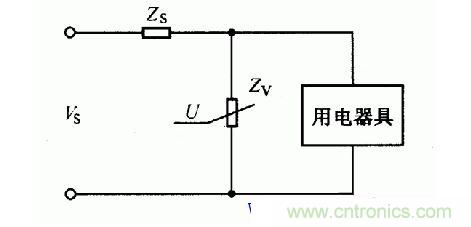

壓敏電阻器在電路中通常并接在被保護電器的輸入端,如圖所示。從圖中可以看出,壓敏電阻器的阻抗zv與電路總阻抗(包括浪涌阻抗么)構成了分壓器,因此壓敏電阻器的限制電壓可由下式確定:

Vc=VsZv/(Zs+Zv)
式中:VC--限制電壓;
         VS-- 浪涌電壓;
         ZV--壓敏電阻器的阻抗,它可以從正常值的幾兆歐降到兒歐,甚至小于lΩ;
         ZS--電路總阻抗。

從上式可見,Zv在瞬間流過很大電流時,瞬間過電壓大部分降落在么上,而用電被保護電器得到的電壓在其耐壓之下,因而能起到保護作用。
壓敏電阻器組成的保護電路設計
