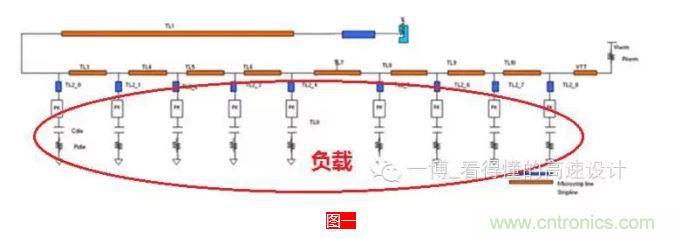

容性負載？是負載呈容性，還是帶容性的負載？呵呵，這不一個意思嘛，中國的語言，難怪老外覺得很難搞懂，自己人都被繞暈了。負載怎么會呈容性呢？這個主要是在多負載的情況下，如下圖一所示，由于分支和負載較多，不可避免的會增加過孔來連通信號，普通過孔是呈容性的，其次還有芯片封裝上的寄生電容（約0.33~0.44pF），另外還有Die上的寄生電容（約0.77~2.12pF），所有的這些電容會降低信號線的有效特征阻抗。
圖一
過孔為什么會呈現容性？這和其本身的結構及尺寸有關，請看下面的近似計算。

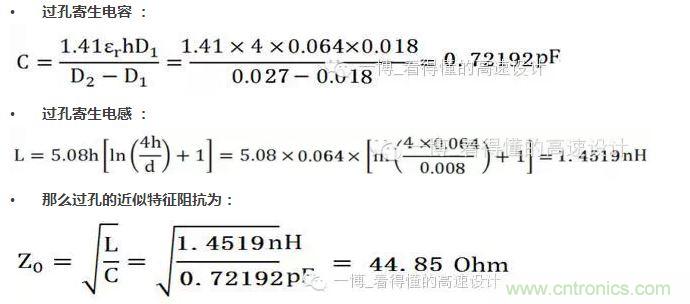

以8mil孔徑，18mil pad，27mil反焊盤，1.6mm通孔為例計算過孔的參數。
此公式是將過孔等效為傳輸線的模型來計算的，如果常規我們單端信號是50歐姆的特征阻抗，過孔的阻抗如上計算約為45歐姆，拉低了整體的特征阻抗，所以說呈現容性效應。
同樣，如果再考慮封裝電容及Die電容的容性，那么整個負載的有效阻抗就會更低于PCB的設計阻抗，這樣就會導致整體的阻抗不連續。
通常我們有兩種方法來進行容性負載的補償（相對于單端50歐姆的目標阻抗來說），其一是減小主干線路（變粗）的阻抗，其二是加大分支處（變細）的線路阻抗，使得整體的負載阻抗維持在50歐姆左右。
[page]
好了，口說無憑，讓我們來聯系下實際吧。

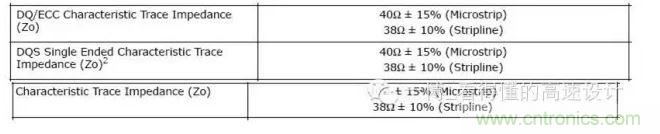

還是拿芯片行業的龍頭老大來舉例，如果大家經?？碔ntel的設計指導，就會看到他們關于DDR3的主干線路阻抗（40歐姆左右）控制都比50歐姆小，而且通常這樣的設計負載又很多（DIMM條就更不用說了），這個不正是降低主干線路阻抗的一種印證嘛！請看如下表所示。
出自Intel Romley PDG

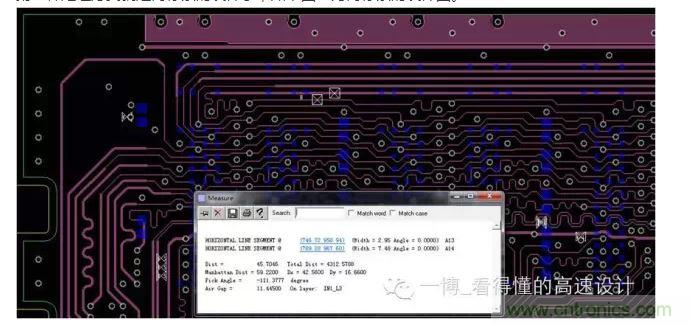

第二種處理方式就是內存條的設計了，如下圖二為內存條的設計圖。
圖二 內存條設計
從上圖可以看到，地址信號的主干線路線寬為7.5mil，而到了顆粒端就變成了3mil，除了布線密度上面的考慮外，主要還是為了補償容性負載。

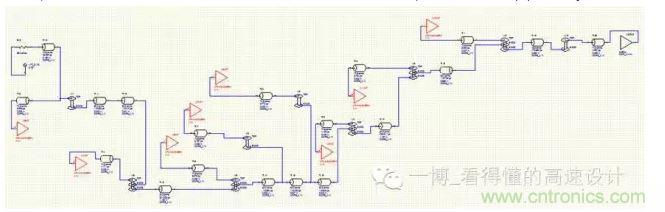

同時，高速先生也做了仿真來驗證容性負載補償是否真的有效，拓?fù)浣Y(jié)構如下圖三所示。
圖三 仿真拓?fù)浣Y(jié)構
[page]

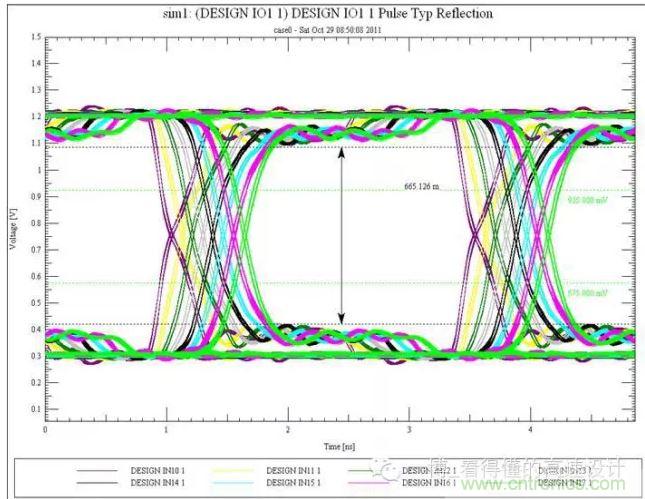

在正?？刂芇CB板上阻抗為50歐姆的情況下（不做容性負載補償），仿真波形如下圖所示。
將主干線路的阻抗控制為42歐姆（有容性負載補償），仿真波形如下圖所示。
為了方便比較所以采用眼圖的方法，可知做了補償?shù)难蹐D有更大的眼高，兩者相差180mV左右，相當于提升了12%的系統裕量。
