【導讀】電壓放大器是連接物理世界與數字系統的關鍵橋梁，其核心功能是將微弱電信號（如μV級傳感器輸出）放大至可驅動后續電路的伏特級水平。根據市場研究，2025年全球電壓放大器市場規模預計突破180億美元，其在醫療、通信、工業自動化等領域的應用需求持續增長。然而，信號源特性、環境噪聲與性能要求的多維差異，使得選型成為技術決策的關鍵難點。本文將圍繞應用場景的核心差異，解析選型邏輯與技術參數匹配方案，為工程師提供系統性指南。
電壓放大器是連接物理世界與數字系統的關鍵橋梁，其核心功能是將微弱電信號（如μV級傳感器輸出）放大至可驅動后續電路的伏特級水平。根據市場研究，2025年全球電壓放大器市場規模預計突破180億美元，其在醫療、通信、工業自動化等領域的應用需求持續增長。然而，信號源特性、環境噪聲與性能要求的多維差異，使得選型成為技術決策的關鍵難點。本文將圍繞應用場景的核心差異，解析選型邏輯與技術參數匹配方案，為工程師提供系統性指南。
一、選型核心參數：基于場景需求的關鍵指標平衡
1. 增益與帶寬的動態平衡
增益（放大倍數）與帶寬是電壓放大器的核心參數，二者的關系需根據信號類型與頻率響應權衡：
●低頻信號場景（如溫度傳感器）：優先高增益（103~10?倍），帶寬需求低（<10 kHz），可選擇運算放大器（如AD620）或儀表放大器；
●高頻場景（射頻通信/5G基站）：降低增益（10~100倍），提升帶寬至GHz級，推薦GaN工藝器件（如ADI ADL8105，支持6 GHz頻段）。
案例：在車載音頻系統中，TI的OPA1612運放通過增益=50、帶寬=20 MHz的配置，實現高保真音質與低失真（THD<0.0001%）。
2. 輸入/輸出阻抗匹配與噪聲抑制
●高輸入阻抗（>1 MΩ）：適配微弱信號源（如心電傳感器），減少信號損耗，推薦JFET輸入級放大器（如TI OPA627，輸入阻抗>1 TΩ）；
●低輸出阻抗（<100 Ω）：驅動功率負載（如揚聲器），提升能量傳輸效率，需選擇射極跟隨器拓撲（如TDA2030，輸出電流>3.5 A）；
●噪聲抑制：醫療場景需噪聲<1 nV/√Hz，工業場景則關注共模抑制比（CMRR>120 dB）。
典型誤區：盲目追求參數極限，忽視阻抗匹配，導致信號反射與失真（如超聲波設備因阻抗失配出現諧波干擾）。
二、典型場景選型策略：從需求到器件適配
場景1：醫療設備（如心電監護儀）
●核心需求：μV級信號分辨率、電磁干擾（EMI）抑制、隔離安全（5 kV以上）；
●技術方案：
●前端采用AD8221儀表放大器（CMRR=140 dB，增益誤差<0.01%）；
●級聯隔離放大器（如ADuM3190），阻斷漏電流風險；
●電源退耦設計，抑制50 Hz工頻干擾。
場景2：工業自動化（如PLC控制系統）
●核心需求：耐高溫（-40℃~125℃）、抗振動、多通道同步采集；
●技術方案：
●選用工業級運放（如Infineon TLE2141，AEC-Q100認證）；
●集成模塊化方案（如ADI ADAS3022，16位ADC+可編程增益放大器）簡化設計；
●電源穩壓器預留20%~30%余量，應對電壓波動（參考浙江三科工業級穩壓器設計）。
場景3：新能源汽車（如BMS電池管理）
●核心需求：寬輸入電壓（12V~800V）、耐瞬態沖擊、低功耗（<5 mW動態功耗）；
●技術方案：
●高壓驅動器AD3552R支持±15V輸入范圍，瞬態響應時間<15 ns；
●車規級運放AWS79062SPR-Q1（帶寬=20 MHz，軌到軌輸出）適配CAN總線信號調理；
●隔離電源芯片LT3999實現高邊電流檢測。
場景4：科研儀器（如示波器前端）
●核心需求：寬帶寬（>100 MHz）、高分辨率（24位ADC）、低相位噪聲（<-150 dBc/Hz）；
●技術方案：
●高速運放AD8000（帶寬=1.5 GHz，壓擺率=4100 V/μs）提升信號采集速度；
●24位Σ-Δ ADC配合精密電阻網絡（如Panasonic ERA-V33，溫漂<15 ppm/℃）確保測量精度。
三、技術博弈與供應鏈策略

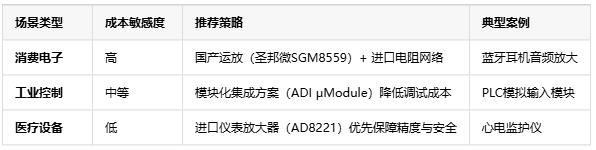

1. 性能與成本的平衡
2. 供應鏈風險應對
●交期管理：車規級芯片（如Infineon ISO6741）國際交期>20周，需提前備貨或國產替代（思瑞浦TPA628交期≤8周）；
●多源認證：工業場景建立雙供應商機制（如ADI與TI交叉認證），規避斷供風險。
結語：技術趨勢與產業未來
電壓放大器技術正經歷以下變革：
1. 高頻化與高密度集成：GaN/SiC材料推動帶寬向毫米波延伸（>30 GHz），3D封裝將尺寸壓縮至5×5 mm；
2. 智能化補償：AI算法（如LSTM網絡）動態調整增益與溫漂，精度提升50%；
3. 國產替代加速：2025年國產高性能運放市占率預計提升至35%，價格較進口低40%。
無論是醫療設備的精準探測，還是新能源車的安全驅動，電壓放大器的場景適配能力正成為企業競爭力的分水嶺。唯有深入理解信號鏈特性，掌握參數平衡與供應鏈協同策略，方能在技術迭代與市場洗牌中占據先機。
