【導讀】隨便問一位硬件設計人員：松散耦合的帶狀線對跟緊密耦合的帶狀線對，哪一種會帶來更少的通道間差分串?dāng)_。99%的人會選擇后者。但他們錯了。遵守什么樣的設計準則，可以保證你的產品質量高枕無憂呢？
目標阻抗和橫切面
在超過10Gbps的高速串行連接中，損耗是影響互聯設計的主要因素。不論介質損耗有多小，導體損耗仍然是主導地位。影響導體損耗的唯一設計因素是介質寬度。
這意味著在高速數據通道中，應盡一切可能使用可用的最寬的線。大多數高密度多層板上，在互連線密度或者主板總厚度尚未達到可用的限制時，最大可用線寬約為7mils。
如果目標差分阻抗是100Ohms，線寬是7mils。改變差分對之間的耦合就會改變差分阻抗。差分對之間間距越小，差分阻抗就越小。在帶狀線拓?fù)浣Y(jié)構中，為了彌補這種情況（差分對之間靠近而阻抗值變小），電介質層的厚度則會相應的增加。

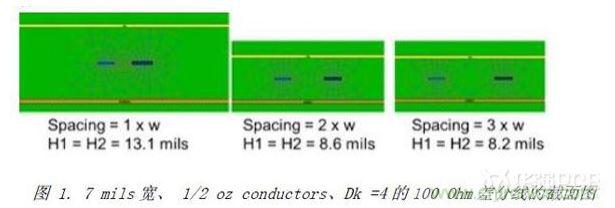

圖一展示了三種不同耦合的100Ohm差分對的橫截面，緊耦合，松耦合，沒有耦合。
耦合跟邊緣場分布

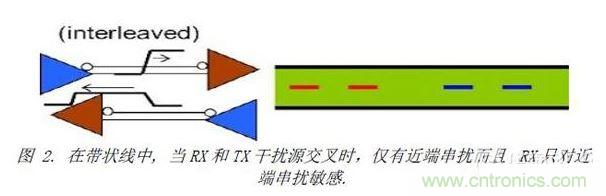

在帶狀線幾何結構中，沒有遠端串?dāng)_。當TX跟RX在相鄰?fù)ǖ乐薪徊鏁r(shí)，接收端只對近端串?dāng)_敏感（接收端只受近端串?dāng)_的影響）。如圖2所示。
在帶狀線中，兩對差分對之間的電磁場邊緣耦合會引起近端串?dāng)_。兩對差分對之間，邊緣場越強烈，串?dāng)_越大。疊層結構，除了控制差分對的差分阻抗外，也能限制邊緣場并影響通道間的串?dāng)_。
返回層之間的空間越大，邊緣場延伸到相鄰?fù)ǖ郎系木嚯x就越遠，通道間的串?dāng)_越強烈。層與層之間的空間是影響邊緣長的主要因素，而不是兩線間的耦合。
對緊密耦合的一對帶狀差分線，為了達到1000hm的阻抗，層與層之間的介質厚度大約為26mils，線寬為7mil，半盎司銅，材質的介電常數為4。如果差分對之間的線寬加倍，如果阻抗仍然要求為100Ohm,介質厚度應該減少到17mils。
松散耦合的差分對由于層間距更?。ㄏ啾扔诰o耦合），減少了邊緣場效應和串?dāng)_。這就是相比于疏耦合，緊密耦合會帶來更多通道間串?dāng)_的原因。
[page]
建立穩健的設計原則：
串?dāng)_多大是不能接受的？大部分Spec會要求信噪比在20dB左右。這里所說的信號指的是在接收端看到的信號，不采用均衡，接收端通道中的信號會小到-10dB，在高衰減的通道中，接收端通道中的信號甚至小到-25dB,如果所有噪聲只有通道間串?dāng)_，可以接受的信噪比為20dB。
對于串?dāng)_噪聲的可接受標準，這里定義了兩種可接受的標準。在一個沒有應用均衡技術的通道中，-30dB的通道間串?dāng)_是可以接受的底限；在高衰減的通道中，-45dB是可以接受的串?dāng)_底限。
帶狀線兩通道之間的近端串?dāng)_取決于通道間的間距大小。通過一個2D場程序，我們可以找到設計方案來建立robust設計準則，保證近端串?dāng)_低于最大允許值。
綜合各種情況，為了設計100Ohm的差分阻抗，線寬固定為7mil，鋪銅為1/2盎司，介質的介電常數為4.三種耦合方式：緊耦合，疏耦合，不耦合，對應的線寬分別為1倍，2倍，3倍線寬。
如果根據并聯線線寬來設計合理的線間距，我們可以設計不同的線寬值，只要能滿足差分阻抗為100Ohm即可。

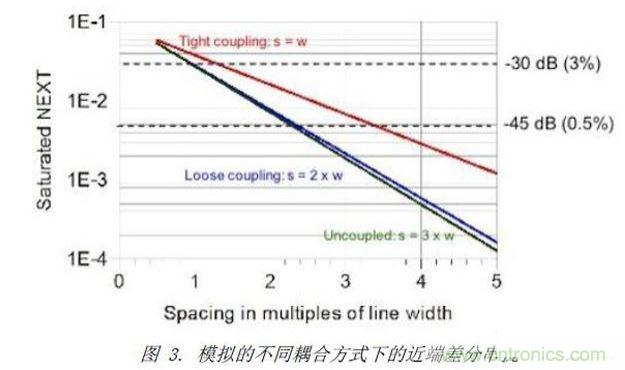

隨著差分對的間距加大，近端串?dāng)_將隨著減小。圖3模擬了三種不同差分耦合方式的情況下，差分對之間近端串?dāng)_的情況。
上面一幅圖幫助我們明確了robust設計準則，來保證滿足-30dB和-45dB的串?dāng)_要求。
在一個沒有均衡技術的路徑中，信號可以（衰減）到-10dB。我們要求不超過-30dB或者3%的通道間串?dāng)_。當然，如果通道兩端都受到其他通道的干擾，通道間的串?dāng)_應該會低于1.5%或者-36dB.這樣他們的總功率會低于3%。
為了使近端差分串?dāng)_不超過1.5%，通道間的空間要求，對于一個緊密耦合差分對來說應該大于1.5倍線寬，對于松散耦合來說，應該大于1倍線寬。
在一個高損耗通道中，信號（衰減）可以低至-25dB，最大可接受的通道間串?dāng)_必須小于-45dB或0.5％。在最壞的情況下，當傳輸線路兩端都有干擾源存在時，可接受的最大通道間串?dāng)_為-0.25％，或約-50dB。
從以上的設計曲線來看，針對小于-50dB近端串?dāng)_的合理設計準則，對緊密耦合差分對是保持通道間間距>4倍線寬，而對于松散耦合，是保持的通道間間距>3倍線寬。
遵守以上的設計準則，可以保證你的產品質量高枕無憂。但如果通道間的空間比以上數值更小，并不意味著你的產品不能工作，只是你最好通過自己的分析來減小失敗的風險。
