專家授課:IPC-D-356A文件的重要性(上)

發布時間:2015-07-13 來源:王輝東 一博科技 責任編輯:sherry

【導讀】PCB的加工制造是電子產品的設計及制造的最重要組成部分.這個環節是一個無中生有的環節,為什么要這樣說呢?要在這么短的設計周期內去完成一系列的復雜設計,怎么保證我們設計資料與原理圖一致呢?在此我們引入IPC-D-356A比對GERBER文件的方式,來預防此類問題的發生。

設計與制造是產品生命周期中最重要的兩個環節,隨著電子業及PCB制造業的蓬勃發展,行業內的競爭達到白熾化。客戶對PCB設計周期的要求越來越短,品質要求卻越來越高。PCB的加工制造是電子產品的設計及制造的最重要組成部分.這個環節是一個無中生有的環節,為什么要這樣說呢,因?yàn)樵谶@個環節內把我們一切的設計理念切切實實的轉化成實體,我們夢想成真了。那么要在這么短的設計周期內去完成一系列的復雜設計,怎么保證我們設計資料與原理圖一致呢?在此我們引入IPC-D-356A比對GERBER文件的方式,來預防此類問題的發生。

先介紹IPC-D-356A格式,何謂IPC-D-356A文件呢,是美國印刷電路學會所制定的一種特定格式,它是的記錄設計文件各邏輯關系的網絡集合文件。就是我們在PCB文件內用設計軟件輸出的與原理圖一致的一種邏輯網絡,與CAM軟件建立的物理網絡進行對比。它可以檢查我們輸出的gerber文件及鉆孔文件是否與PCB的原理圖一致,特別是網絡開短路的安全性。素有“設計工程師的守護神,PCB加工的安全站。”之稱。那么IPC-D-356A文件究竟有什么作用呢?

開短路的比較

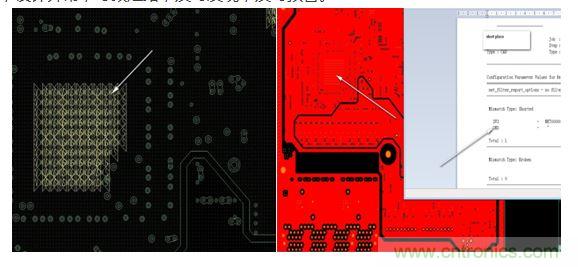

如下圖,設計異常,導致短路,及時發現,及時預警。
開短路的比較
上個月我司的PCB焊接工廠接到一個客戶設計制板,在我司焊接的量產訂單。過完回流焊工序后,在焊接一個DIP連接器時,總是發生透錫不良的品質問題。無論工藝上如何改善,總是無法避免。后來我們打開了客戶的GERBER進行查看,結果呢,不看不知道一看嚇一跳,天啊,你猜我們看到了什么呢?

下圖即為我們當時看到的內容:
2開短路的比較

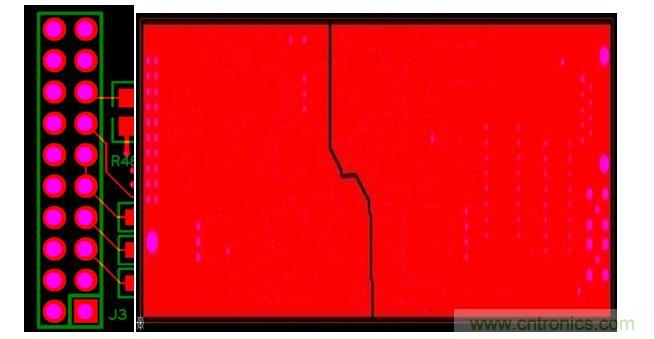

我們在客戶的GERBER文件內,看到了內層整層鋪滿銅皮,沒有一個避讓,整個網絡全部短路。焊接失效的原因找到了,因?yàn)樵O(shè)計工程師光繪設置錯誤,導致輸出的GERBER文件內層全部成為一個網絡。本來連接器的下方,是有散熱焊盤處理的,但是現在全鋪上銅皮了,導致在焊接時熱量過度散失,而出現透錫不良的品質問題。因?yàn)樗龅墓しN不同,PCB板廠的CAM工程師很多不懂PCB設計,他們無法去正確判斷客戶的設計意圖,唯一能做到的就是保證做出的PCB板與客戶提供的原稿一致。

如果我們在輸出GERBER文件時,把IPC-D-356A文件一起輸出,板廠的工程師會用IPC-D-356A文件給我們做網絡比較,第一時間發現我們文件上的異常。前車之覆,后車之鑒,請大家一定明白IPC-D-356A文件的重要性,因?yàn)槲覀冇胁糠衷O(shè)計工程師只會檢查自己設計的PCB文件,而不會去檢查輸出的最終的GERBER文件。有時候就會發生上述的案例,設計文件是正確的,但是光繪輸出時會因?yàn)橐恍┰O(shè)置的問題,而出現開短路。如果我們有了這個IPC-D-356A文件,無形中就為自己多了一種保護。
