采用小型化SOIC-5封裝- 其芯片的設計提供有4kV人體模型和400V機器模型的卓越抗靜電放電性能
- 以TS16949車用質量標準進行生產
- 使用較低驅動電流和較低功耗的Avago特有LED技術進行設計
- 油電混合動力車
- 控制器局域網總線接口和微控制器接口等應用
- 高速15MBd和低速數字應用

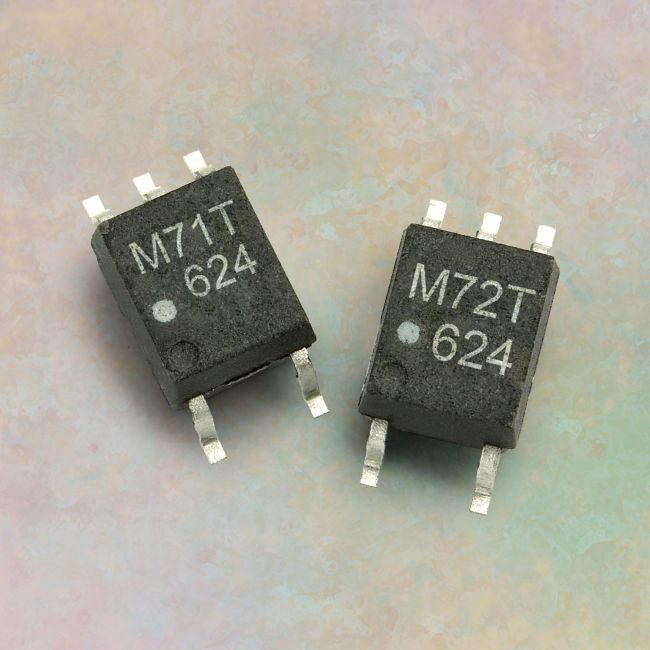

Avago Technologies(安華高科技)10月29日宣布，推出二款面向油電混合動力車(HEV, Hybrid Electronic Vehicles)應用所設計的車用級高速低功耗數字CMOS光電耦合器產品。ACPL-M71T單通道高速15MBd和ACPL-M72T低功耗LED驅動光電耦合器為Avago R2Coupler™數字系列產品的最新成員，這些采用小型化SOIC-5封裝，擁有耐高溫和低功耗特性的光電耦合器非常適合控制器局域網總線(CANBus, Controller Area Network Bus)接口和微控制器接口等應用。Avago是為通信、工業和消費類等應用領域提供模擬接口零組件的領導廠商。
Avago的ACPL-M71T和ACPL-M72T R2Coupler產品集成了最新的CMOS芯片技術達成卓越性能，帶來可以提供汽車和高溫工業應用中關鍵安全信號隔離所需的強化絕緣能力和可靠性，芯片的設計提供有4kV人體模型(HBM, Human Body Model)和400V機器模型(MM, Machine Model)的卓越抗靜電放電(ESD, Electrostatic Discharge)性能，符合車用級電子系統設計要求。這些數字光電耦合器并通過車用AEC-Q100 Grade 1器件壓力測試指南要求，并以TS16949車用質量標準進行生產。
ACPL-M71T和ACPL-M72T都使用較低驅動電流和較低功耗的Avago特有LED技術進行設計，適合高速15MBd和低速數字應用。
功能特點
- 兼容5V CMOS邏輯
- 在Vcm = 1000V時共模抑制能力為40kV/μs
- -40oC到125oC寬廣工作溫度范圍
- 低傳播延遲
- ACPL-M71T: 26ns @ IF = 10mA(典型)
- ACPL-M72T: 60ns @ IF = 4mA(典型)
- IEC/EN/DIN EN 60747-5-5、UL 1577 3750 kVrms和CSA強化絕緣安全認證申請中
- 4kV HBM和400V MM抗ESD能力
- 符合AEC-Q100 Grade 1測試指南要求
