- Q特性提高40%
- 貼片元件中最小尺寸0402
- 減少高頻電路損失
- 手機、無線電話等
TDK股份有限公司旗下子公司TDK-EPC公司以下簡稱TDK-EPC)開發出0402尺寸，1GHz的Q特性為15.8(電感值10nH的情況下)的積層陶瓷線圈，并將于2010年4月開始量產。與以往產品相比，該產品的Q特性提高了40%，具有同行業中的最高水平*。

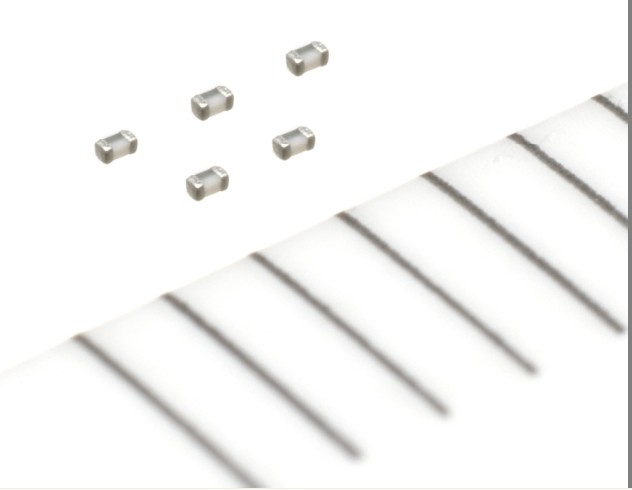

該產品實現了貼片元件的最小尺寸，僅為0402(0.4×0.2×0.2mm)。積層時的位置控制，使用了目前最高精度的新技術。為了提高Q特性，通過優化線圈的形狀設計使其達到最理想狀態，實現了與以往的產品相比，Q特性提高40%。特別用于高頻電路中，高Q特性可以減少損耗，發揮其高效率。在抗阻（0.4～2.6ohm max），額定電流（100～250mA），電感系數（1～15nH）范圍之內，該產品的line-up具備了E12系列的15種，并計劃于2010年5月追加E24系列的12種。
該產品的溫度使用范圍為-40℃至+85℃，不僅適用于手機等移動通信機器的高頻電路部分，而且也適用于藍牙(Bluetooth)等高頻無線信號電路。
注:* 根據2010年3月TDK調查。
[術語]
● Q特性：表示電感性能的參數。等于電抗與電阻的比例。Q値越高說明該電感器性能越高。Q特性無計算單位。
● E：為Exponent（指數）的縮寫。“E12”是指把1至10按照等比級數（10的12次根,1.211）分割。
[主要應用]
● 手機、無線電話等移動通信設備的高頻電路。
[主要特點]
● 貼片元件中最小尺寸0402
● 與以往的產品相比，Q特性提高了40%（15.8〔10nH〕），減少了高頻電路損失。

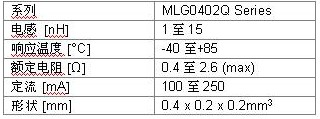

[主要參數]
