產品特性：
- 采用獨特硅基工藝
- 在所有低成本硅二極管中具最低QRR
應用范圍：
- 連續導通模式(CCM)升壓式功率因數校正(PFC)電路
- 電信和音頻等大電流、高電壓電源

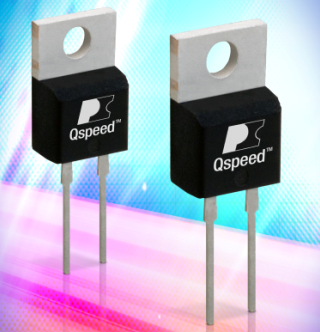

Power Integrations公司日前宣布可立即供應先進的Qspeed系列二極管。Qspeed二極管采用獨特的硅基工藝，兼具一個極低的反向恢復電荷(Qrr)和一個極軟恢復波形。這些先進特性能夠幫助設計師優化其電源轉換電路的效率和EMI性能。Qspeed二極管非常適用于連續導通模式(CCM)升壓式功率因數校正(PFC)電路，并在硬開關應用中用作輸出二極管。在PFC電路中，Qspeed二極管可以提供與碳化硅(SiC)二極管一樣的整體開關性能，但成本更低。
當PN硅二極管反向偏置和關斷時，電流快速降至零，然后在PN結從導通切換到關斷模式時，電流暫時反向流過二極管。時間與負電流的積分（即瞬態電流和對應時間構成的面積）被稱為反向恢復電荷或QRR。QRR經過系統中的其他器件流到接地端，能量轉化為無用的熱能，這會降低系統效率，還可能升高成本較高的相關元件（如MOSFET）的溫度。Qspeed二極管在所有低成本硅二極管中具有最低的QRR。在需要提升效率或降低溫度的PFC和整流管應用中，它們可以替代超快速硅二極管。在成本控制嚴格的應用中，它們還可以替代碳化硅二極管。
二極管的反向恢復波形會產生電氣噪聲(EMI)，必須將其濾低才能防止傳導到AC市電、電源負載或?qū)χ苓呄到y(tǒng)造成輻射。Qspeed二極管具有出色的軟度，基本上是正弦恢復波形，它不包含任何高頻諧波，因此可降低傳導和輻射EMI的發射。這一特性有助于降低電源EMI濾波器硬件的尺寸、成本、重量和復雜度，同時降低與EMI抑制相關的原型和開發成本。
Qspeed二極管能提供業界領先的性能且未采用高成本的特殊材料，因此能實現高效率和低成本設計。Qspeed的600 V二極管分三個系列。X系列能夠在80 kHz以下的開關頻率下實現高性價比和高效率的設計，Q系列和H系列則適用于80 kHz以上的應用。Q系列二極管的反向恢復軟度最高，可提供最佳的EMI性能。H系列二極管具有最低正向電壓降和Qrr，可提供最高效率。除600 V二極管外，Qspeed的300 V二極管能夠為輸出整流和音頻應用提供最佳的開關。
Power Integrations產品營銷經理Stuart Hodge表示：“除功率因數校正電路外，Qspeed二極管還非常適合用作輸出二極管，即替代肖特基二極管，特別是在電信和音頻等大電流、高電壓電源中。在這些應用中，Qspeed二極管可大幅降低反向電壓峰值，軟恢復特性通常能使設計師完全移除緩沖電路，從而降低設計成本和復雜度，同時還可提高效率。”
