- 取代電源肖特基二極管
- 寬工作電壓范圍：4V 至 80V
- 反向輸入保護至 -40V
- 商用、工業和汽車電子

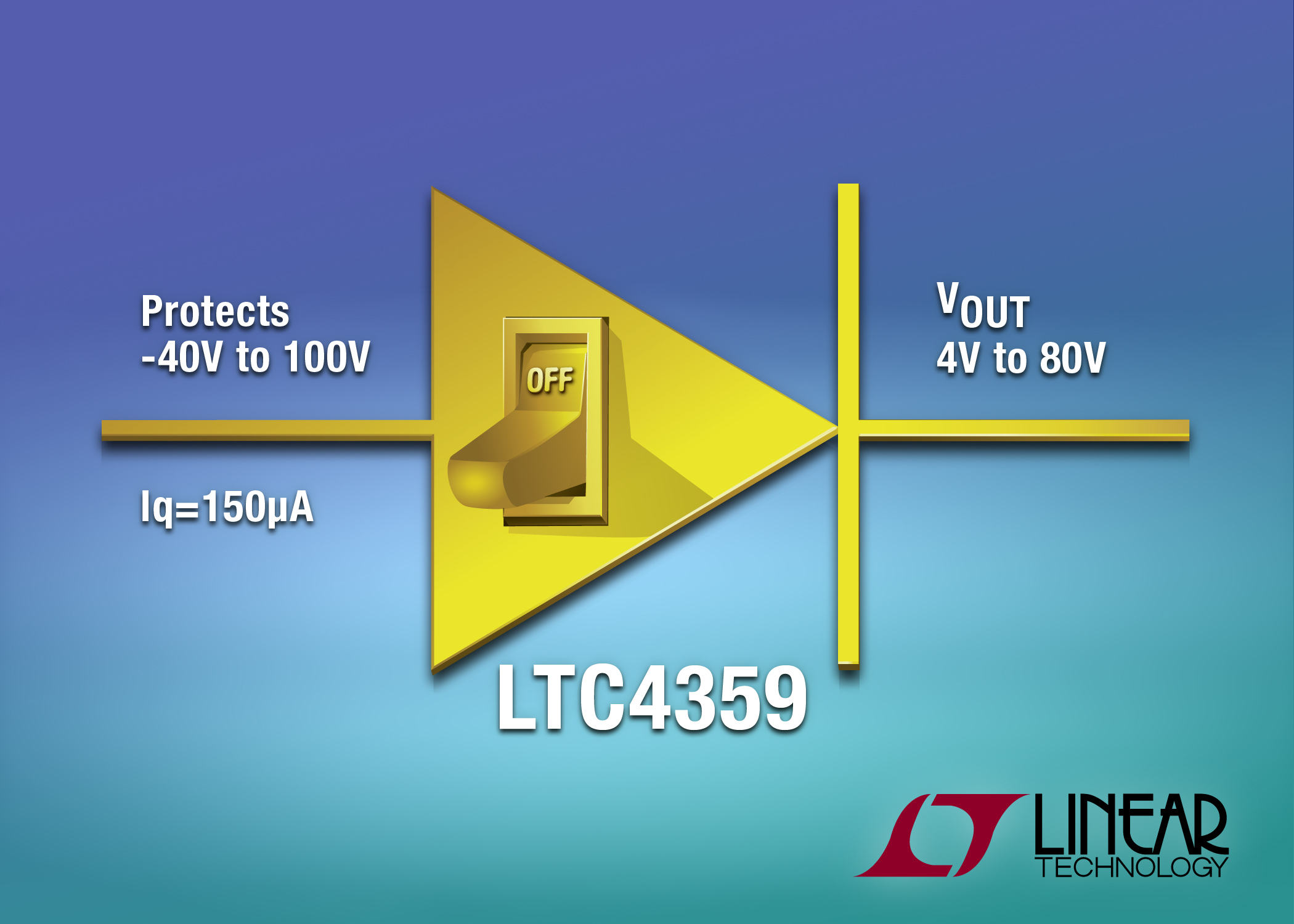

凌力爾特公司 (Linear Technology Corporation) 推出高壓理想二極管控制器 LTC4359，該器件為肖特基二極管提供了一種簡單的低損耗替代方案，同時擁有適合汽車、航空電子及太陽能應用的重要特性。LTC4359 在 4V 至 80V 的寬電源電壓范圍內工作，可承受 -40V 至 100V 的輸入電壓而不會受損。工作電流為很低的 150µA，停機控制輸入使 LTC4359 能進入低電流停機模式，僅吸取 13µA 電流。此外，LTC4359 保證工作在 -40oC 至 125oC 的環境溫度范圍。這些特性使 LTC4359 能在嚴苛的汽車環境中保護負載，例如在負載突降、冷車發動、雙電池助推起動、以及電池反接等情況。當與高壓浪涌抑制器 LT4363 結合使用時，LTC4359 提供了可靠的前端保護，以免因過壓、過流和電池反向連接而導致?lián)p壞。另外，該器件的低工作電流還可惠及太陽能系統，在此類系統中，LTC4359 可用于提供一條負責隔離太陽能板與負載的低損耗通路。
LTC4359 控制一個外部 N 溝道 MOSFET，以執行低正向電壓二極管功能。與肖特基二極管相比，這可以提供一個較低損耗的通路，而且在大功率應用中，這可以提供一種效率更高的解決方案，并通過降低對散熱的需求，節省了寶貴的電路板空間。此外，還提供對背對背 MOSFET 的控制，以在停機時防止電流從輸入流向輸出。LTC4359 控制 MOSFET 兩端的正向壓降，以確保平滑地提供電流而不出現震蕩，甚至在輕負載時也是如此。如果電源出現故障或短路，那么 <1µs 的快速斷開時間可最大限度地減小反向瞬態電流。
LTC4359 還可在那些將多個電源并聯以提供冗余的應用中使用。在 N+1 冗余系統中，增設了一個額外的電源以在其中一個電源出現故障的情況下保護系統。將電源“或”連接在一起可在發生輸入故障或嚴重短路時與電源總線實現斷接。此外，LTC4359 還可與一個儲能電容一起使用，以在失去輸入電源之后保持一段時間的供電。這可實現系統持續運作，而不會由于輸入電源的短暫中斷而導致復位或重啟。
LTC4359 隸屬于一個理想二極管控制器系列，該系列包括單通道高電壓理想二極管控制器 LTC4357、正二極管“或”控制器 LTC4355、負二極管“或”控制器LTC4354、以及 0V 至 18V 的單個理想二極管控制器 LTC4352。該理想二極管控制器產品庫為凌力爾特豐富齊全的浪涌抑制器和熱插拔 (Hot Swap™) 控制器產品線提供了補充，例如高電壓熱插拔控制器 LTC4260，其具有一個用于提供大量系統監測功能的內部 ADC。
LTC4359 規格在商用、工業和汽車溫度范圍內工作，采用 2mm x 3mm 6 引線 DFN 和8 引線 MSOP 封裝。該器件已開始供貨，千片批購價為每片 2.10 美元起。演示電路板和免費樣品可在線或通過凌力爾特當?shù)劁N售辦事處獲得。
性能概要：LTC4359
• 取代電源肖特基二極管
• 寬工作電壓范圍：4V 至 80V
• 反向輸入保護至 -40V
• 13µA 的低停機電流
• 150µA 的低工作電流
• 平滑切換并無振蕩
• 在 -40oC 至 125oC 的工作溫度范圍
• 8 引線 MSOP 和 2mm x 3mm 6 引線 DFN 封裝
