【導讀】本文通過介紹Maxim的幾款實時時鐘(RTC)芯片，列出了DS3231、DS3232、DS3234、DS32B35和DS32C35之間的性能差異，以幫助讀者找到最合適的解決方案。重點討論了DS2131M內置微機電系統(MEMS)諧振電路的時鐘方案，用于替換晶振方案。
Maxim是實時時鐘(RTC)產品的引領者，已經設計了多款在市場上炙手可熱的實時時鐘產品。這些產品提供完全集成的高精度、溫度補償RTC方案。多數情況下，RTC的精度主要取決于晶振頻率隨溫度的變化。因此，對晶體進行高精度的溫度補償能夠提高這些器件的時鐘精度。
DS3231
DS3231是一款精密的I²C接口實時時鐘，集成了溫度補償晶體振蕩器(TCXO)和晶體，以下列出了這款器件的關鍵參數：
0°C至+40°C范圍具有±2ppm精度
-40°C至+85°C范圍具有±3.5ppm精度
電池備份輸入用于支持連續計時
工作溫度范圍：
商業級：0°C至+70°C
工業級：-40°C至+85°C
低功耗
RTC提供秒、分鐘、小時、星期、日期、月、年計時，并具有閏年補償，有效期至2100年
每天兩次鬧鐘設置
可編程方波輸出
快速(400kHz) I²C接口
3.3V工作電壓
數字溫度傳感器輸出：±3°C精度
低電平有效RST輸出/復位按鍵去抖輸入
美國保險商實驗室(UL)認證
點擊查看DS3231M產品規格書：http://www.jiesiwhcm.com/ads/cntads/banner_id/561/from/alone
DS3231M
DS3231M是業內首款內置MEMS、帶溫度補償?shù)腞TC，允許器件用于強烈震動的場合，不會由于晶體失效而導致產品故障。器件采用節省空間的8引腳、150mil SOIC封裝。

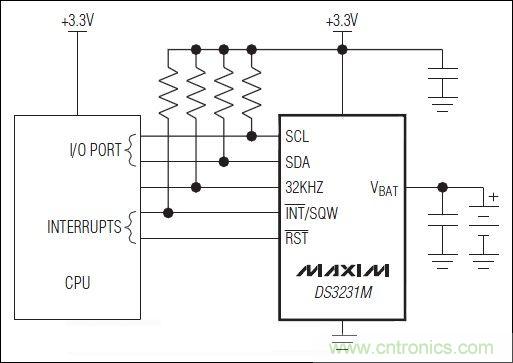

圖1：DS3231M設計參考電路
點擊查看DS3231M設計參考電路分析：http://www.jiesiwhcm.com/ads/cntads/banner_id/562/from/alone
DS3232
DS3232是一款集成了晶體和靜態RAM的精密I²C實時時鐘，類似于DS3231，但進行了少許修改：
I²C超時檢測，該功能可以限制I²C接口的最低工作頻率。
32kHz輸出驅動器更改為推挽輸出，省去一個外部上拉電阻，節省空間。能夠加快時鐘的邊沿速度，降低器件功耗。
電池切換時，可通過BB32kHz位選擇使能/禁止32kHz輸出。
DS3232的32kHz輸出在關閉狀態下驅動至低電平；DS3231的32kHz輸出在關閉狀態下為高阻輸出。
DS3232內部可通過2個CRATE位控制溫度轉換速率，這些位用于控制器件的采樣率。采樣率決定了對溫度傳感器進行數字轉換的頻率，以及補償振蕩器的時間間隔。降低采樣率則降低了溫度傳感器的工作頻率，從而降低整體功耗。
DS3232具有236字節電池備份SRAM。
DS3234
DS3234是一款集成了晶體和SRAM的帶SPI™接口的高精度RTC，功能類似于DS3232，但進行了以下修改：
地址和數據通過SPI雙向接口傳輸。
集成256 字節電池備份SRAM。
DS32B35和DS32C35
DS32B35和DS32C35采用與DS3231相同的管芯，但這些器件進行了以下幾項修改：
增加FRAM管芯用于存儲獨立的I²C從機地址。DS32B35具有2KB FRAM，而DS32C35具有8KBFRAM。
SDA和SCL兩個I²C接口引腳在封裝內部連接在一起，外部可能也要連接起來。
兩個管芯的VCC在內部連接在一起，外部可能也要連接起來。
兩個管芯的GND在內部沒有連接在一起，必須在外部通過適當引線連接在一起，以確保正常工作。

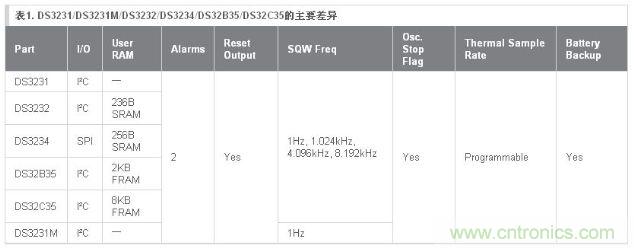

表1列出了DS323x系列產品之間的主要差異
