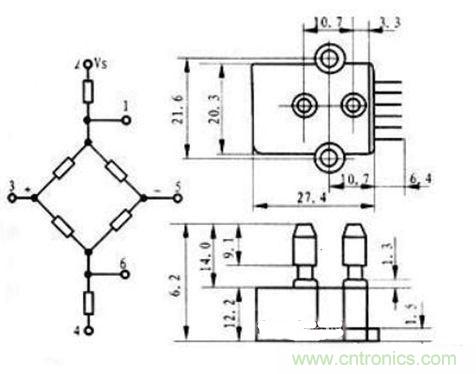

BP01 型壓力傳感器是為監測血壓而專門設計的，主要用于便攜式電子血壓計。它采用精密厚膜陶瓷芯片和尼龍塑料封裝，具有高線性、低噪聲和外界應力小的特點；采用內部標定和溫度補償方式，從而提高了測量的精度、穩定性以及可重復性，在全量程范圍內，精度為±1%,零點失調不大于±300μV。

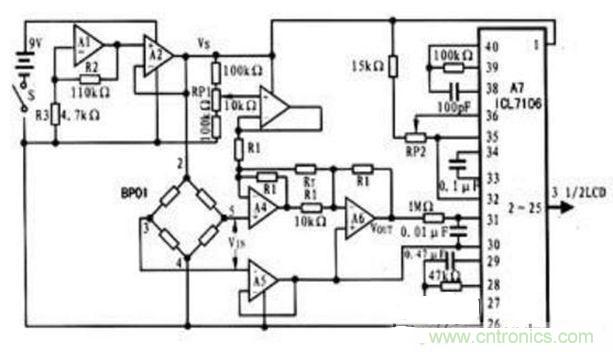

工作原理：用BP01構成的便攜式電子血壓計的原理電路如圖所示，它由偏置電源電路（A1、A2）、前置處理電路（A3~A6）、顯示電路（A7）和壓力傳感器（BP01）組成，該血壓計的血壓測量范圍為0~200mmHg,分辨率為0.1mmHg,工作電源為一節9V迭層電池。現將血壓計中各主要電路的工作原理分述如下：

偏置電源電路：電源電路由帶有內置參考電壓的雙運放LM10組 成，A1構成同相放大器，A2構成跟隨器，它們的作用是將內置的參考電壓放大后用作壓力傳感器BP01的偏置電壓Vs,其Vs的值由下式?jīng)Q 定：Vs=Vref（1+R2/R3） 式中：Vref為LM10的內置參考電壓。其值為200mV,將此值連同電路中的R2和R3的值代入上式即可求得偏置電壓Vs的值為5V。

前置處理電路：前置處理電路由A3~A6四個運算放大器組 成，其中A3構成失調偏置電路以對電路失調進行補償；A5構成跟隨器，用于對壓力傳感器BP01的輸出信號進行隔離緩沖；A4、A6構成放大電路，其增益 AV由下式?jīng)Q定AV=1+（R1/RT） 若忽略失調，前置處理電路的輸出電壓Vout為： Vout=2（1+R1/RT）VIN 式中：VIN為壓力傳感器BP01的輸出電壓。

顯示電路：顯示電路選用三位半的顯示驅動器。工作時，壓力傳感器BP01的輸出經前置處理電路放大后，由顯示驅動電路來驅動LCD,以讀出測量的血壓值。

調試方法：零壓輸出調整 在零壓輸出時，調整失調電位器RP1,在血壓計的顯示值為000.0時，即可認為完成了零壓輸出調整。
