經常有設計工程師糾結著，串行鏈路中的外接AC耦合電容放驅動端還是接收端好？接2個會有什么影響??？

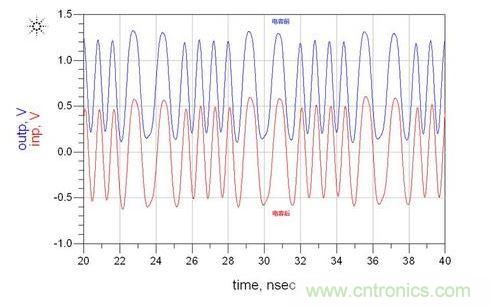

我們首先從ac耦合電容的作用切入。一般使用AC耦合電容是為了提供直流偏壓。直流偏壓就是濾除信號的直流分量，使信號關于0軸對稱。

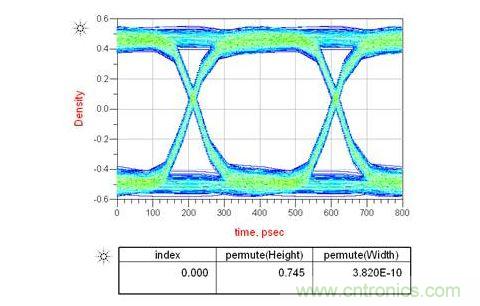

從這個作用看，其實理想電容應該可以放在通道的任何一個地方。做過仿真的工程師也發現仿真結果確實如此。
可是實際電路中的電容并非理想的，有寄生電感的存在，而且焊盤和換層過孔都是阻抗不連續點。那么非理想電容帶到仿真里，電容的位置也沒有影響嗎？我們用2.5G信號來仿真，全通道長度5500mil，ac耦合電容分別距離驅動端和接收端500mil。

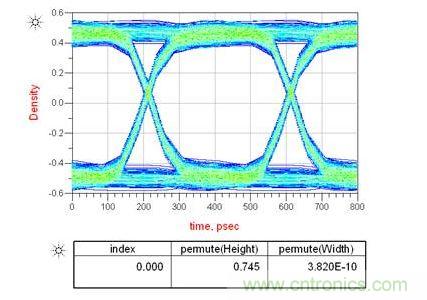

上圖是電容靠近接收端，下圖是靠近發送端，顯然電容靠近接收端眼圖質量更好。為什么呢？個人認為可以將非理想電容看成一個阻抗不連續點，如果靠近接收端放，相同的反射系數下，信號經過通道衰減之后再反射會比一開始就反射的能量小。所以大多數的串行鏈路都要求靠接收端放。
有人又問了，可是為什么PCIE是要求放發送端?。科鋵嵶屑毧碢CIE規范是說如果是兩塊板連接時，要發在發送的那塊板上。如果發送接收在同一塊板上，那么就隨意吧。
AC耦合電容還有另外一個作用，就是提供過電壓保護。所以更多的要求是靠近連接器放置，USB, SATA都是這么要求的。
如果通道中接2個AC耦合電容又會怎樣呢？

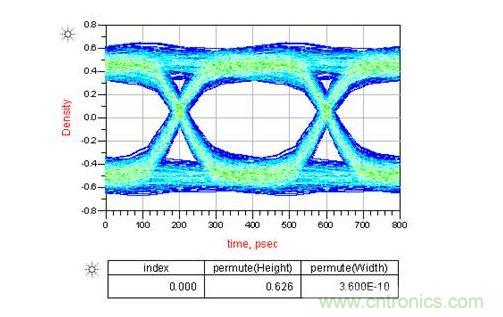

上圖是一個電容，而下圖接了兩個。明顯眼圖margin變小了，這也是由于多了一個阻抗不連續點，引起了不必要的反射。
最后，總結一下ac耦合電容擺放注意事項：
1，按照design guideline要求放置
2，沒有guideline，如果是IC到IC，請靠近接收端放置
3，如果是IC到連接器，請靠近連接器放置
4，盡可能選擇小的封裝尺寸，減小阻抗不連續
