【導讀】測試點對于測試人員來說非常重要，也是非常熟悉，測試的準確性和測試點的位置密切相關，而不對的測試點將會帶來不對的測試結果，從而影響對信號質量的判斷。那是不是所有的測試人員都知道合適的測試點應該在哪以及測試點的重要性呢？非也非也。
任何工作都有熟練和經驗之分，測試人員也不例外，對于經驗豐富的熟練測試人員，在測試過程中的各種注意事項及要點自然是了然于心，但對于初級的測試人員，往往就會犯很多低級錯誤，比如我們馬上要講的神奇的測試點。

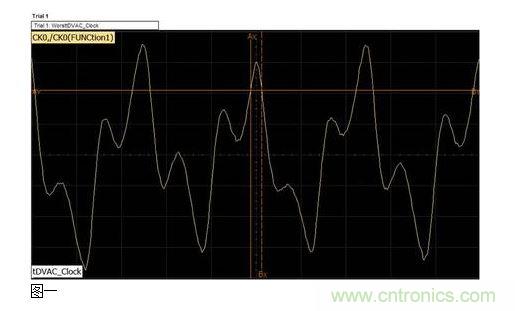

事情是這樣的，一個朋友的DDR3系統運行不正常，于是用示波器測試DDR3時鐘信號，得到的波形為非單調（圖一）。什么？時鐘信號非單調？那可是很嚴重的問題，難怪系統運行不正常，這可得找PCB設計人員。

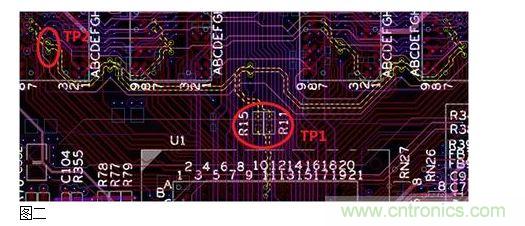

事實真是這樣嗎？看到非單調性的波形，首先就問朋友測試點在哪里，朋友說在前面的串阻那里。哈哈，好家伙，不用再往下問了，測試點的問題，讓我們看看下面圖二時鐘信號的拓?fù)湎劝伞?/div>
[page]
上面非單調性的波形在TP1的位置所測，現在各位應該知道問題在哪里了吧，我們通常仿真或測試都是看接收端的波形，而不是發送端的波形，而且發送端的波形因為反射的原因波形通常是非單調的，沒有參考價值，所以正確的測試位置應該在上圖二TP2處，我們通過仿真也可以驗證下。見下圖三所示。
上面非單調性的波形在TP1的位置所測，現在各位應該知道問題在哪里了吧，我們通常仿真或測試都是看接收端的波形，而不是發送端的波形，而且發送端的波形因為反射的原因波形通常是非單調的，沒有參考價值，所以正確的測試位置應該在上圖二TP2處，我們通過仿真也可以驗證下。見下圖三所示。

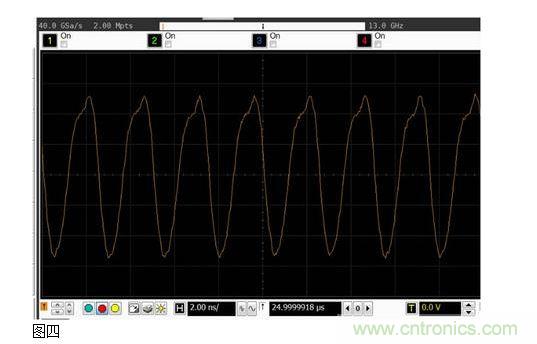

圖中紅色曲線是TP1處的仿真波形（非單調），灰色曲線為TP2處的仿真波形，滿足要求，所以需要更換測試點重新進行測試。朋友聽了后覺得很神奇，沒想到錯誤的測試點帶來了錯誤的結論，還將錯誤歸咎于設計人員，看來測試的水還是很深（注：朋友為硬件工程師，第一次用示波器測試信號）。重新在TP2處測試，得到如下圖四所示的波形。
波形杠杠的。既然波形不錯，那信號質量或者說PCB設計這塊應該沒有太大的問題，朋友又重新檢查了軟件，發現啟動軟件里面果然有些小問題，更新軟件后系統正常運行，問題得到解決。
由上可知，測試點雖小，但如果把握不好的話就會得出完全錯誤的結論，如果一味朝著錯誤的結論去分析問題，那么結果往往會南轅北轍，鉆進了死胡同。
