【導讀】市場上的逆變器種類繁雜，大多逆變器都采用UPS、UPK等逆變模塊，且直流電源達到了12V的高值，輸出波形為方形，價格卻較高。本文就由DIY大人自制簡易逆變器，下面請看制作詳情。
本篇文章將介紹一種自制的簡易逆變器電路圖，功率為6V，以NE555作為振蕩源，振蕩波更為接近正弦波，能夠使家用的一些電視機或者白熾燈進行正常的運作。
工作原理

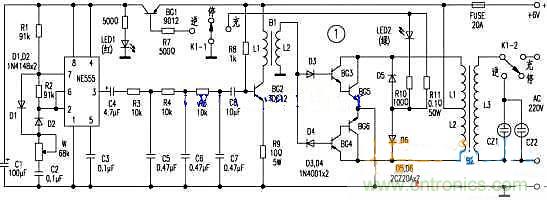

圖1
電路見圖1，當把開關K1打向“逆變”位置時，BG1導通，由時基電路NE555及外圍元件組成的無穩態多諧振蕩器開始振蕩，其充、放電時間常數可調節。如果選擇R1=R2，則輸出脈沖的占空比為50%，該多諧振蕩器的振蕩頻率f=1.443/(R1+R2+2W)C2，圖1中的元件數值可使振蕩頻率調在50Hz，振蕩脈沖由役腳輸出，波形為方波，該方波經C4耦合，R3、C5積分變?yōu)槿遣ǎ@個三角波又經R4、C6，第二次積分和R5、C7第三次積分，變?yōu)榻频恼也?，通過C8耦合到BG2，由BG2放大后在B1的L2線圈上輸出。
當L2上端電壓為正時，D4截止，D3導通，使BG4、BG6截止，BG3、BG5導通，電流由電瓶正極→B2的L1→BG5→電瓶負極；當L2上端電壓為負時，D3截止，D4導通，使BG3、BG5截止，BG4、BG6導通，電流由電瓶正極→B2的L2→BG6→電瓶負極。BG5、BG6交替導通。截止，經變壓器B2合成正負對稱的正弦波，并由L3升壓送至逆變輸出插座CZ1、CZ2，供用電器使用，同時LED1（紅色）亮，指示逆變狀態。
當開關打向“充電”位置時，市電經變壓器B2降壓。D5、D6全波整流、R11限流后對電瓶充電，同時LED2（綠色）亮，指示充電狀態。
元件選擇和制作
本電路中元器件均為常用元器件，按圖1中所示數值選用即可。B1用收音機輸出變壓器，應選用鐵心大，線徑粗的那一類，把原來接喇叭的這一組線圈接在L2位置，BG3、BG4分別用兩只9013和9012并聯組成， BG5、BG6均由四只3DD15并聯組成，BG5、BG6的散熱器面積不應小于600cm2，B2逆變變壓器可選用成品。整機用印刷線路板可自行設計制作，電瓶選用容量大于150Ah的電瓶。
本逆變器的調試只需調W，使逆變電壓頻率為50Hz即可。
本篇文章主要介紹了一種簡易的自制逆變器，對其電路圖、工作原理、元件的選擇和制作都進行了講解。希望大家在閱讀過本篇文章之后能夠試著自己動手進行設計制作，豐富設計制作經驗。
