【導讀】驅動LED有很多種方案，今天就以三極管開關電路驅動LED為例，講述單片機與三極管開關電路相比，孰優孰劣。對于單片機而言，IO的驅動能力是有限的，而驅動LED發光，還是要靠三極管來驅動最佳。
單片機的IO口接三極管接基極，控制三極管的通斷。設置電路使三極管處于飽和狀態(U_bc>0，U_be>0)。發光LED導通電壓U_led為2V左右，三極管飽和壓U_ce降為0.2V左右(隨著I_ce增大，U_ce增大)，R2為100歐，那么可以算出I_ce(通過LED的電流)：I_ce =(vcc - U_ce - U_led)/ R2 = (5 - 0.2 - 2)/100 = 28mA 此時，LED擁有較高亮度。注意：測試中，不接R3，讓R1=20K有較好效果(U_ce=0.2)；R1=40K時，U_be=0.3，LED壓降上升(U_led=2.2)，R2上的壓降不變，匪夷所思的結果。當使用PNP三極管時，R1=2K有較好效果，即R1越小越好。

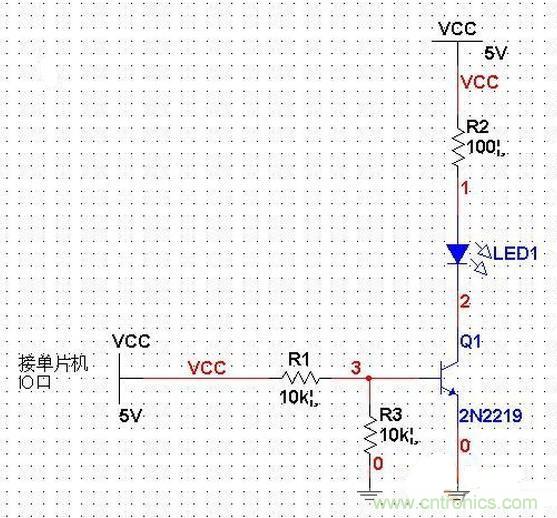

電路示意圖
