【導讀】UC3842/3的電路設計構造簡單、性能極佳，但是仍在UC3842/3的電路設計中需要外圍電路實現。這些小功能不難實現，種類繁多，本文對常見的三種UC3842/3外圍電路設計進行了詳細的分析和講解。
軟起電路

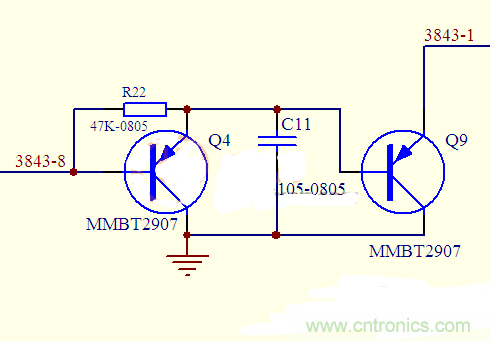

圖1 軟起電路
這個電路很簡單。如圖1所示，上電UC3843的8腳有5V電壓，通過R22給C11充電，起到軟起作用。斷電時通過Q4給C11放電。
短路保護電路
在用384X做電源時，輸出短路后前級的電流比較大，時間一長會損壞MOS，甚至突然短路導致MOS直接損壞，想要避免這種情況就需要用到利用運放來做的短路保護電路。

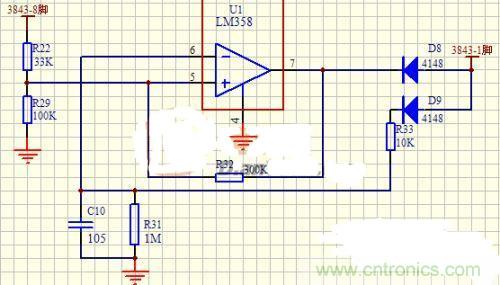

圖2 短路保護電路
[page] 如圖2所示，當輸出短路后，電壓降低，反饋到前級，前級384X會增大占空比來實現輸出的穩定，這時1腳COMP的電壓會升高，基本能達到5V左右。
384X的8腳為5V，用電阻分壓后用運放的同相輸入端做基準，當短路后運放的反向輸入端比同相輸入端高，然后拉低384X的1腳COMP，關斷PWM。C10是個延時電容，R31給C10放電，通過調整C10來改變自啟時間。
過流與過壓保護

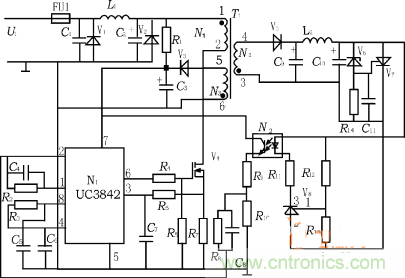

圖3 UC3842組成的過流與過壓保護原理圖
如圖3所示，這個電路主要李使寬度變窄，從而達到穩壓目的。
過流保護原理
當負載電流超過額定值或輸出短路，引起開關管V4電流增加，R7上的電壓反饋至3腳，當R7上的電壓大于1V時，通過內部電流放大器使導通寬度變窄，輸出電壓下降，同時也使UC3842工作電壓下降。當下降至整定電壓以下時，過流保護電路工作，達到保護功率管的目的。短路現象消失后，電源自動恢復正常工作。
過壓保護
當因某種原因使輸出電壓過高時，穩壓管V6導通，從而觸發晶閘管V7導通，使輸出端短路，可見過壓保護是以過流保護的形式出現的。
本篇文章從實用的角度給出了三種UC3842/3常用的外圍電路，在給出這三種電路的原理圖的同時還進行了較為詳細的講解，希望大家在閱讀過本篇文章之后，能對UC3842/3外圍電路的運用有進一步的了解。
