一款可編程增益放大器驅動的引腳設計參考

發布時間:2013-01-29 責任編輯:abbywang

【導讀】在一些使用 PGA 的應用中,關鍵的 DC 規范為 VOS、增益精度與偏移、噪聲以及靜態功耗。本文介紹一款特殊的放大器結構,它具有經過修整的內部電阻器網絡,擁有比采用離散式電阻器組件的放大器更高的性能。


可編程增益放大器 (PGA) 是特殊的放大器結構(請參見圖 1),具有經過修整的內部電阻器網絡,擁有比采用離散式電阻器組件的放大器更高的性能。正如圖 1 中 PGA 傳輸函數所顯示那樣,PGA 輸出的絕對誤差與內部偏移電壓(VOS)、增益精度和 VREF 絕對精度有關。

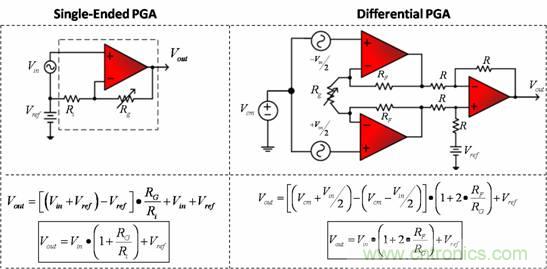

圖1:相應傳輸函數的PGA 配置舉例
圖1:相應傳輸函數的PGA 配置舉例

在一些使用 PGA 的應用中,關鍵的 DC 規范為 VOS、增益精度與偏移、噪聲以及靜態功耗。如果參考引腳 VREF 不以運算放大器緩沖電路驅動,則 PGA 傳輸函數的精度會受到極大影響。另外,從 AC 的角度來看,一個常見的難題是維持頻率下的增益精度,其會受到參考引腳電壓 VREF 以及對它起到緩沖作用的運算放大器的影響。

考慮到帶寬、AOL(ω)、RO(ω) 和運算放大器緩沖電路的反饋系數 (β)(請參見圖 2)大小的情況下,我們便可以更好地理解運算放大器效應對 VREF 所產生的影響。

圖2:Vref 緩沖分壓器電壓
圖2:Vref 緩沖分壓器電壓

由于緩沖器本身 β = 1,因此輸出電壓 VREF 等于 AOLVIN。VREF 流入緩沖放大器反相輸入端的輸入偏置電流,決定了負載電流的大小程度。這一點非常重要,因為負載電流的大小會調節環路增益 (AOLβ) 和閉環輸出阻抗 ROUT。

圖2 顯示了 VREF 緩沖器的閉環內部電路:Rout、Ro 和 AOL 之間的重要關系如方程式 1 所示:

方程式1方程式1

總之,隨著頻率不斷增加,運算放大器通過減小 AOL、增加 Rout 以及延長穩定時間來保持固定輸出電壓和低阻抗的能力下降。這會影響 PGA 增益誤差的精度。

為了方便說明,請思考圖 3 所示單端 PGA 之例。輸入信號 VIN 有其 DC 組成部分 (2.5V),而 AC 信號為一個 200 mVpp、5 kHz 正弦波:

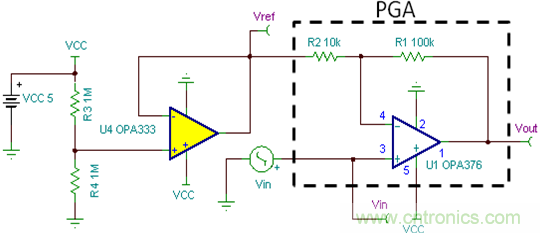

圖3:緩沖器單端 PGA
圖3:緩沖器單端 PGA

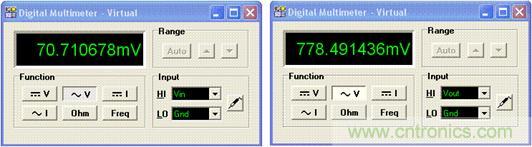

圖4:以 TINA Spice 中的“萬用表”功能對圖 5 進行分析
圖4:以 TINA Spice 中的“萬用表”功能對圖5 進行分析

我們可以利用 TINA Spice 中的“萬用表”功能(請參見圖 4),獲得輸入電壓對輸出電壓的 RMS 值,并用其計算總輸出誤差,具體計算方法如方程式 2 和 3:

方程式 2方程式 2

方程式 3方程式 3

例如,微功耗精密運算放大器 OPA333 便擁有 ~350 kHz 的增益帶寬 (GBW) 積。因此,在 5 kHz下,閉環特性會下降到造成第二個運算放大器(如OPA376)輸出端產生 0.08% 誤差的程度。若使用一個更高 GBW 的放大器(如:另一個精密運算放大器)便可減小這種誤差。

通過在 TINA SPICE 中繪制出傳輸函數 (VOUT/VIN) 與頻率曲線圖的關系圖,我們可以直觀地看到改變阻抗頻率的效果(請參見圖 5)。請注意,相比 OPA333, OPA376 當作緩沖器時,增益與頻率的關系更加恒定:

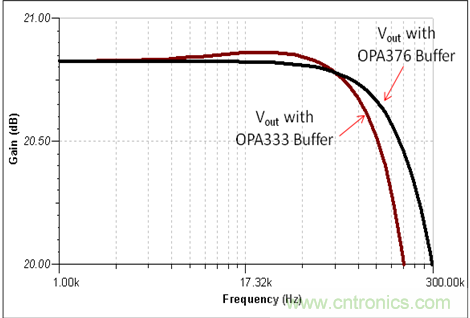

圖5:OPA333 和 OPA376 緩沖器比較圖
圖5:OPA333 和 OPA376 緩沖器比較圖

結果表明,把一個帶寬較高的運算放大器(例如:OPA376 等)用作 VREF 緩沖放大器,可明顯改善總輸出誤差。
