【導讀】在本次【電源設計小貼士】中，我們將研究一款可將高AC輸入電壓轉換為可用于電子能量計等應用的低DC電壓簡單電路。在這種特殊的應用中，無需將輸出電壓隔離于輸入電壓。
此處，經過整流的AC輸入電壓可高達375V DC，同時數百毫安電流時的輸出電壓可在5伏以內。這些大容量應用通常受到成本的推動，因此要求低部件數量/低成本的電路。步降穩壓器提供了一種低成本的解決方案，但在使用高電壓輸入實施時卻充滿挑戰。在連續模式下，該降壓穩壓器的占空比為輸出電壓除以輸入電壓，即400V轉換到5V時占空比為1.25%。如果我們在100 kHz下運行電源，則需要125nS的導通時間，而由于開關速率限制的存在其通常是不切實際的。
圖1 低壓降壓IC實現了簡單、經濟的偏置電源

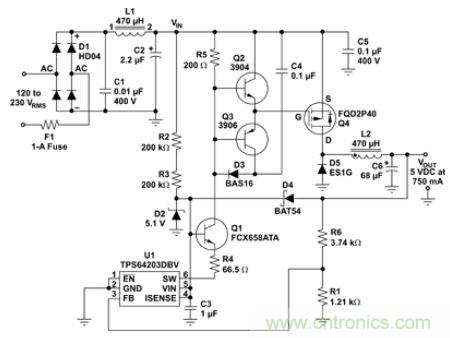

圖1 顯示一款解決占空比問題的一個電路。恒定導通控制器(U1)驅動一個高壓降壓功率級，其包含一個電平轉換電路(Q2, Q3)驅動的P通道FET (Q4)，以將400V轉換為5V。該控制器（我們的例子中使用TPS64203）是本設計的關鍵。它擁有一個低靜態電流35uA），讓轉換器能夠以最小的R2和R3電阻功耗離線啟動。第二個關鍵因素是其提供短時(600 nS)導通柵極驅動脈沖來將最小開關頻率（連續導通模式下）升高至20 kHz以上的能力。Q1用于電平轉換柵極驅動電壓至高端驅動器。來自IC的低壓輸出在R4上約為5伏，其使Q1和R5中出現固定電流。通過發射極輸出器到P通道FET柵極為R5提供電壓。電流也對C4充電，以為驅動電路供電。我們選擇P通道FET來簡化驅動電路。如果要使用一個N通道，則會要求一種能夠驅動FET柵極至輸入電壓以上來徹底增強器件的方法。
圖2 MOSFET表現出較好的(< 50nS)開關速度

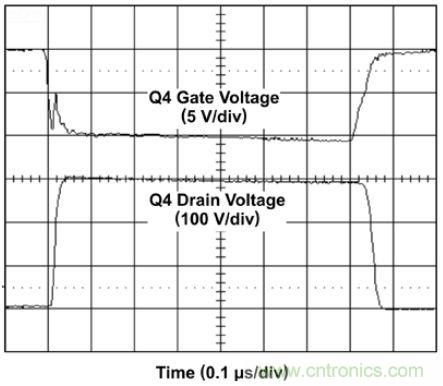

圖2顯示了兩個電路波形，其表明通過簡單的雙極驅動器可獲得較好的開關速度。低于50nS的柵極驅動升降時間產生小于30nS的漏極-開關時間。通過調節轉換至P通道FET的驅動電流可以增加速率，代價是更高的功耗。這種電路的效率約為70%?？紤]到功耗水平僅為4瓦，從400V轉換到5V，并且電路既簡單又便宜的情況，這一效率已經不低了。這種設計的兩個不足是缺少短路和過電壓保護。但是，這種電路可能代表許多應用中一種高性價比的折衷方法。
