【導讀】在這篇【電源設計小貼士】中，我們將確定SEPIC拓?fù)渲旭詈想姼械囊恍┞╇姼幸蟆Ｔ诓灰笾骷?jí)電路和次級電路之間電氣隔離且輸入電壓高于或者低于輸出電壓時，SEPIC是一種非常有用的拓?fù)洹?/strong>
在要求短路電路保護時，我們可以使用它來代替升壓轉換器。SEPIC轉換器的特點是單開關工作和連續輸入電流，從而帶來較低的電磁干擾 (EMI)。這種拓?fù)洌ㄈ鐖D1所示）可使用兩個單獨的電感（或者由于電感的電壓波形類似），因此還可以使用一個耦合電感，如圖所示。因其體積和成本均小于兩個單獨的電感，耦合電感頗具吸引力。其存在的缺點是標準電感并非總是針對全部可能的應用進行優化。

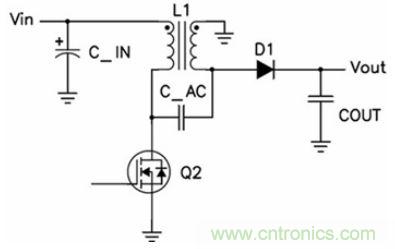

圖1 SEPIC轉換器使用一個開關來升降輸出電壓
這種電路的電流和電壓波形與連續電流模式 (CCM) 反向電路類似。開啟Q1時，其利用耦合電感主級的輸入電壓，在電路中形成能量。關閉Q1時，電感的電壓逆轉，然后被鉗制到輸出電壓。電容C_AC便為SEPIC與反向電路的差別所在；Q1開啟時，次級電感電流流過它然后接地。Q1關閉時，主級電感電流流過C_AC，從而增加流經D1的輸出電流。相比反向電路，這種拓?fù)涞囊粋€(gè)較大好處是FET和二極管電壓均受到C_AC的鉗制，并且電路中很少有振鈴。這樣，我們便可以選擇使用更低的電壓，并由此而產生更高功效的器件。
由于這種拓?fù)渑c反向拓?fù)漕愃?，因此許多人會認為要求有一套緊密耦合的繞組。然而，情況卻并非如此。圖2顯示了連續SEPIC的兩個工作狀態，其變壓器已通過漏電感 (LL)、磁化電感 (LM) 和一個理想變壓器 (T) 建模。經檢查，漏電感的電壓等于C_AC的電壓。因此，較小值C_AC或者較小漏電感的大AC電壓會形成較大的回路電流。較大的回路電流會降低轉換器的效率和EMI性能，而這種情況是我們所不希望出現的。減少這種大回路電流的一種方法是增加耦合電容(C_AC)。但是，這樣做是以成本、尺寸和可靠性為代價的。一種更為精明的方法是增加漏電感，其在指定某個定制磁性組件的情況下可以很輕松地實現。

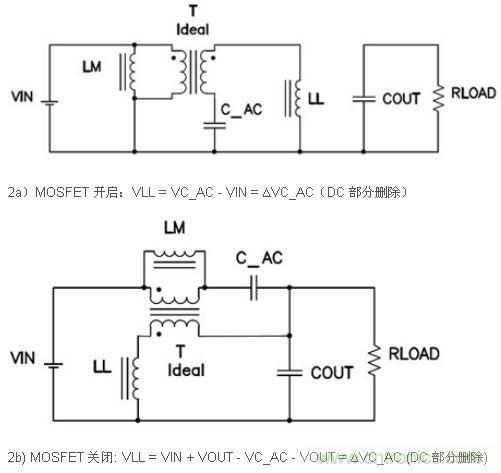

圖2a和2b SEPIC轉換器的兩種工作狀態，漏電感的AC電壓等于耦合電容電壓
有趣的是，極少的廠商已經認識到了這一事實，并且許多廠商已經針對SEPIC應用生產出了低漏電感的電感。另一方面，Coilcraft擁有約0.5 uH漏電感的 47uH MSD1260，同時還于最新開發出了這種設計的其他版本，其具有10uH 以上的漏電感，我們將在下次的【電源設計小貼士】中對其進行介紹，敬請期待。
