【導讀】小編看過許多可調電源的改造，過程都比較復雜，而這位網友DIY的便攜可調維修電源，就十分簡單，電源輸出在12V-20V之間且可調，這樣不僅可以用做筆記本維修用電源也可以用于維修液晶顯示器，有需要的朋友不妨也試著DIY一個吧！
很久就想做個便攜筆記本維修電源了，現在有時間了，零零碎碎做了兩天，終于完工。

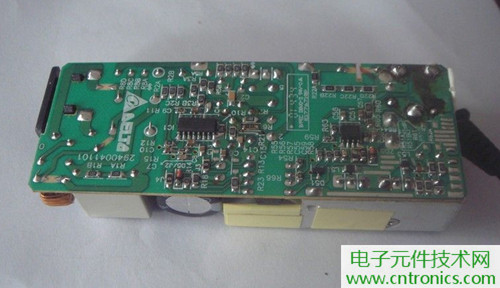

核心部分采用日立19V/3.42A小型筆記本電源的電路板，實測19.9V輸出，可以滿足有些筆記本要20V的電壓，改到12v可調是為了能維修一些液晶顯示器。

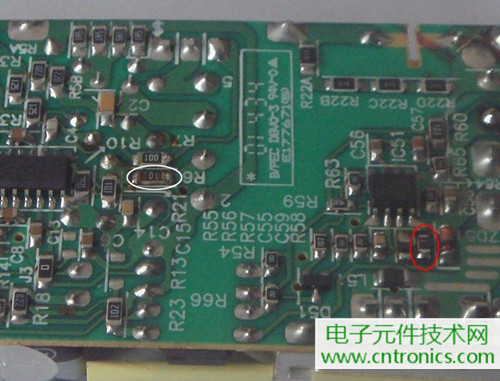

要改變電壓，使它輸出最低12V且可調，需要在取樣電路中串聯電位器，最好在下取樣電阻上串聯電位器，以免在以后當電位器開路損壞時使輸出電壓升高，分析電路后得知圖中紅圈當中是下取樣電阻，串聯一個5K的電位器剛好最低到12V，但電壓會跳動，分析得知是由于初級供電電壓也降低后震蕩部分供電不足，于是把圖中白圈中的電阻換成0歐，問題解決，電壓很穩定。

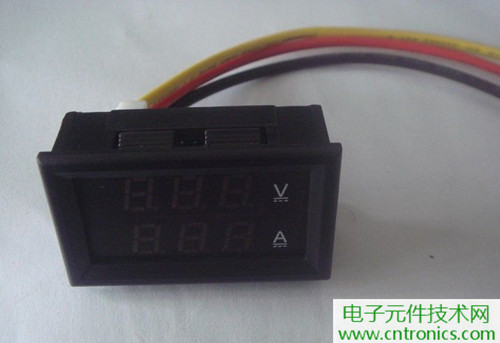

采用30V/10A的電壓電流二合一表。

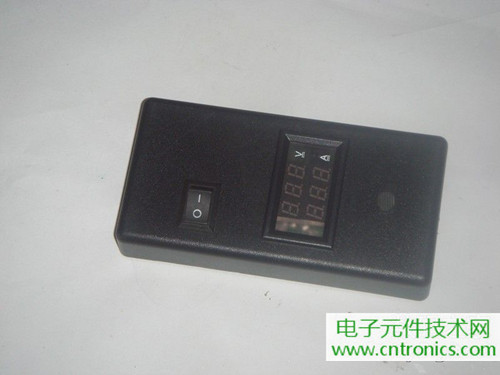

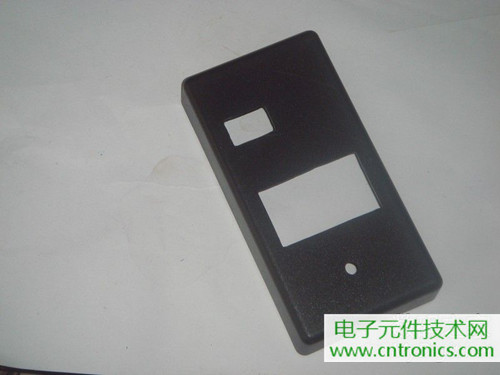

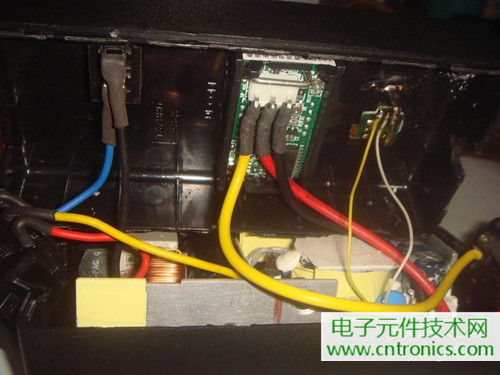

找了一個惠普打印機的電源盒，經過測量剛好能全部裝下，于是打孔成型。

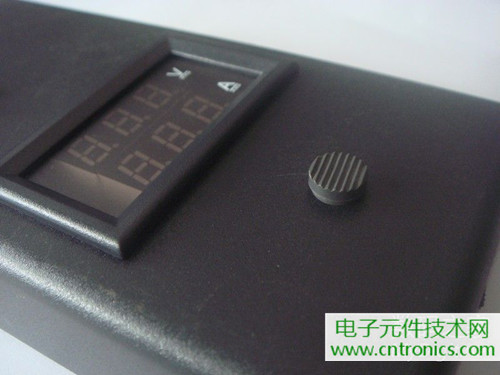

調壓電位器是在對講機中拆的，很小一個，旋轉阻尼剛好，旋鈕也很小，可以避免誤操作。

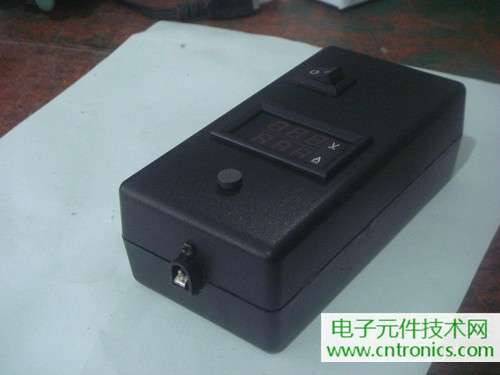

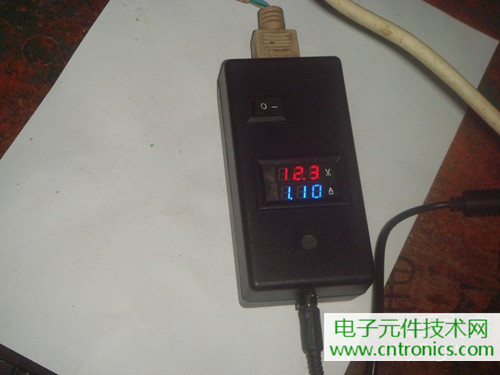

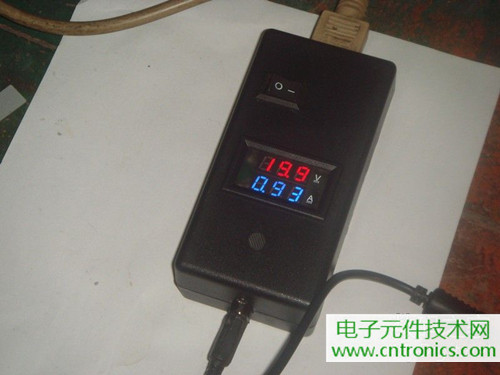

完工了。
是不是很簡單？不妨自己也動手做一個吧！
