【導讀】工欲善其事，必先利其器，在電池設計中，要想設計出符合設計師期望的產品，前期精確的計算往往可以讓設計事半功倍，本文為大家盤點了在電池設計中鋰離子電池的一些常用設計公式，希望在電池設計中能對大家有所幫助。
疊片式聚合物鋰離子電池設計規范
設計鋰電池容量
為保證電池設計的可靠性和使用壽命，根據客戶需要的最小容量來確定設計容量。
設計容量(mAh)=要求的最小容量×設計系數(1)
設計系數一般取1.03~1.10。

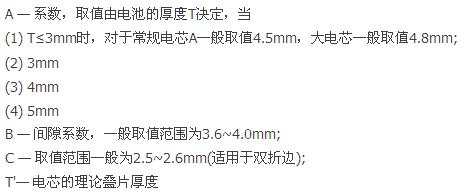

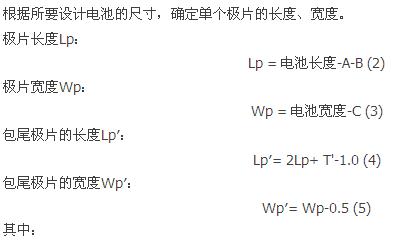

鋰電池極片尺寸設計
[page]

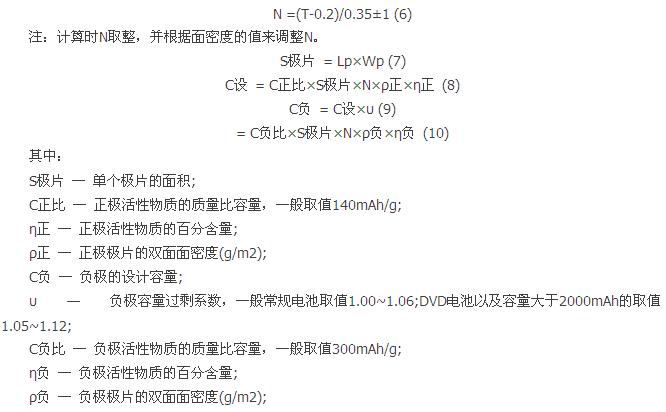

電池的極片數、面密度的確定
確定極片的數量N，并根據電池的設計容量來確定電極的面密度，電池的設計容量一般由正極容量決定，負極容量過剩。在進行理論計算時，一般正極活性物質的質量比容量取140mAh/g，負極活性物質的質量比容量取300mAh/g。
極片厚度的確定
為保證極片中活性物質的性能發揮，涂布后的極片要進行適當軋片，一般根據材料的壓實密度來確定不同面密度的極片的軋片厚度。

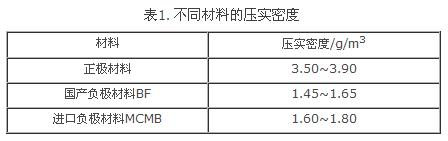

●材料壓實密度/g/m3
●正極材料3.50~3.90
●國產負極材料BF1.45~1.65
●進口負極材料MCMB1.60~1.80
[page]
隔膜尺寸的確定
現在使用的隔膜的規格一般為厚度0.020mm、0.022mm的，隔膜的長度Ls、寬度Lt由以下公式確定：
包裝袋的設計
1、槽深設計
根據疊片后電芯的厚度T''''確定鋁塑包裝膜的槽深H，為避免鋁塑包裝膜的二次拉伸，沖槽深度原則上等于疊片后電芯的厚度。
2、包裝袋膜腔長度的確定
膜腔的長度與電芯的長度有以下關系：膜腔長度=電芯長度-A(16)
注：參數A的確定參見公式(2).
3、包裝袋膜腔寬度的確定
膜腔的寬度與電芯的寬度有以下關系：膜腔寬度=電芯寬度-B(17)
其中：B—系數，一般取值1.0~1.2mm.
電解液量的確定
根據電池的設計容量確定電解液的加入量M：
